3 Используя гибкие выводы и спецразъемы, соедините
плату с громкоговорителем (см. рисунок 12.6).
12.3.3Плата контроля линии EOL
Процедура установки контрольной платы EOL подобна
процедуре установки контрольной платы громкоговорителя
(см. раздел 12.3.2). Однако контрольная плата EOL не
содержит ножевых соединителей (см. рисунок 12.7).
12.4 Адресация
Все контрольные платы громкоговорителя LBB4441/00 и
контрольные платы EOL LBB4443/00 должны иметь адрес
для коммуникации. Все контрольные платы
громкоговорителя LBB4441/00 и контрольные платы EOL
LBB4443/00, которые присоединены к одному каналу
усилителя, должны иметь разные адреса. Используйте
переключатели S700 и S701, для назначения плате
(шестнадцатеричного) адреса в диапазоне от 00 до 4F.
Переключатель S700 устанавливает правую цифру, в то
время, как переключатель S701 устанавливает левую цифру
адреса. Каждый переключатель имеет 16
шестнадцатеричных позиций (от 0 до F).

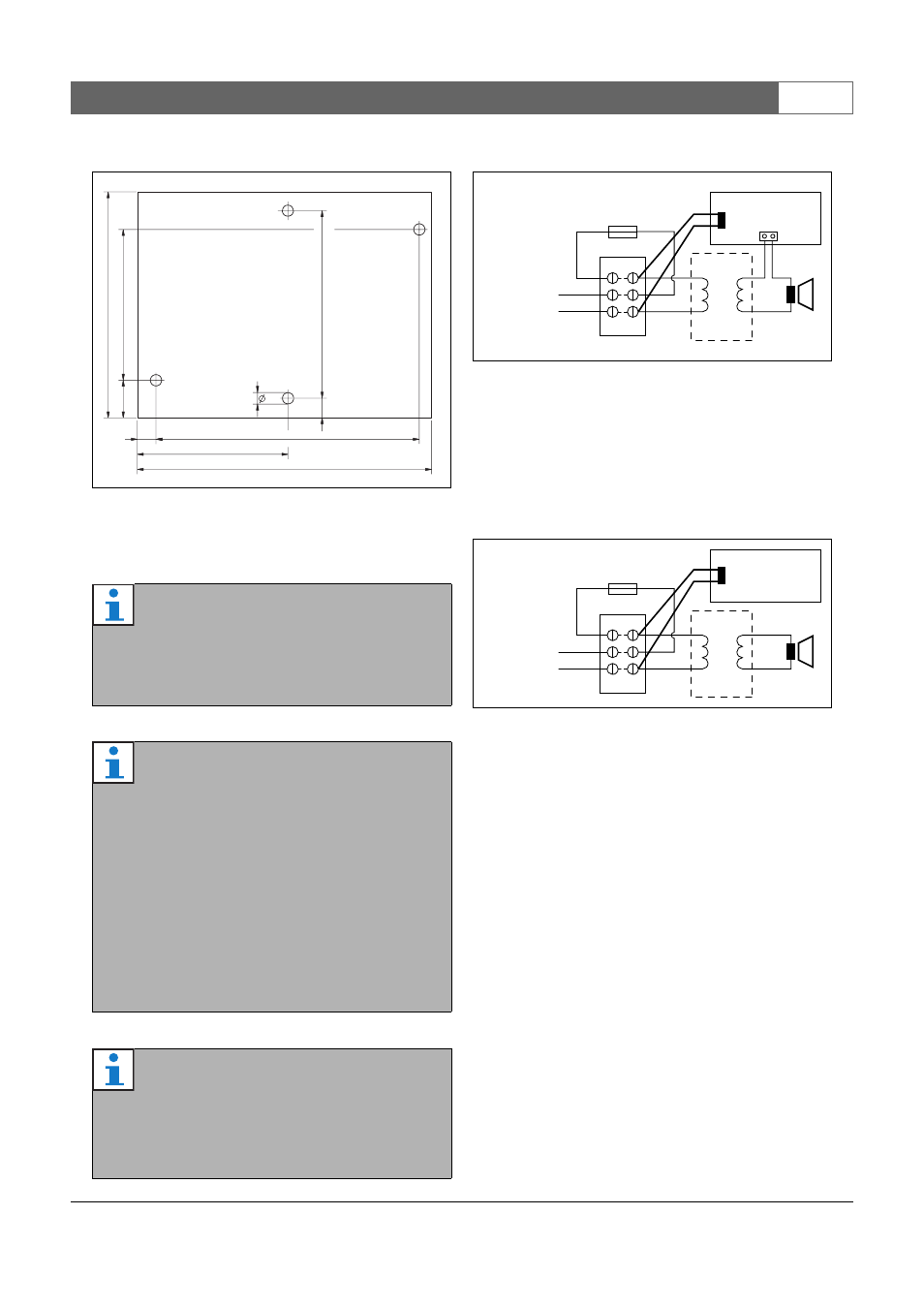

рисунок 12.5: Размеры
Примечание
Чтобы соединить плату с громкоговорителем
используйте один из специальных кабелей
внутри громкоговорителя и поставляемый
специальный кабель.
Примечание
Плата должна присоединяться за
керамической контактной группой, при
помощи термического предохранителя. В
случае пожара, термический предохранитель
сработает и отсоединит плату от линии
громкоговорителя. Точка срабатывания
термального предохранителя,
присоединенная к керамической контактной
группе, ниже точки плавления припоя на
плате. Это предусмотрено для того, чтобы
предотвратить короткое замыкание в
контрольной плате и линии громкоговорителя.
Примечание
Если в громкоговорителе нет
керамического блока с плавким
предохранителем, используйте переходник
LBC1256/00 EVAC (см. раздел 14).
78
40
70
5
10
40
50
60
3.1
5
рисунок 12.6: Подсоединение контроля
громкоговорителя
рисунок 12.7: Подсоединение платы контроля
линии (EOL)
Lsp
Out
Lsp Out +
_
X10
X11
Lsp
Out
Lsp Out +
_
X10
