5 максимальная длина кабеля – Инструкция по эксплуатации Bosch Praesideo
Страница 307
Bosch Security Systems | 2011-02
Praesideo 3.5 | Инструкции по установке и эксплуатации | 7 | Установка оборудования системы
ru | 309
31.5 Максимальная длина кабеля
Максимальная длина всех оптоволокон вместе (оба POF и
GOF) в системе зависит от количества узлов в системе. Каждая
часть оборудования имеет назначенное количество узлов.
Следующий график (см. рисунок 31.5) показывает
соотношение между числом узлов и максимальной длиной
волоконно-оптического кабеля в системе.
таблица 31.2: Узлы
Модель
Описание
Узлы
LBB4402/00
Аудиорасширитель
1
LBB4404/00
CobraNet Interface
1
PRS-NSP
Сетевой разветвитель
1
PRS-FIN(S)
PRS-FINNA
Волоконно-оптический
интерфейс
Волоконно-оптический
интерфейс
1
0/1
PRS-1P500
PRS-2P250
PRS-4P125
LBB4428/00
Усил. мощности 1 x 500 Вт
Усил. мощности 2 x 250 Вт
Усил. мощности 4 x 125 Вт
Усил. мощности 8 x 60 Вт
1
1
1
2
LBB4430/00
Базовая вызывная станция
1
LBB4432/00
Клавиатура для вызывной
станции
0
PRS-CSNKP
Цифровая клавиатура
0
LBB4433/00
Набор для вызывной станции
1
LBB4434/00
Набор для клавиатуры
вызывной станции
0
PRS-CSI
Интерфейс вызывной станции 1
PRS-CRF
Вызывной стекер
1
PRS-16MCI
Многоканальный интерфейс
1
PRS-NCO-B
Сетевой контроллер
3
Примечание
В системе не может быть более 63 узлов.
Примечание
PRS-FINNA считает как 0 узлов для
ограничения системы 63 узлов, но как
1 узел для максимальной длины
оптоволокна. Следовательно, пунктирная
часть линии применима только к системам
с волоконно- оптическими интерфейсами
PRS-FINNA.

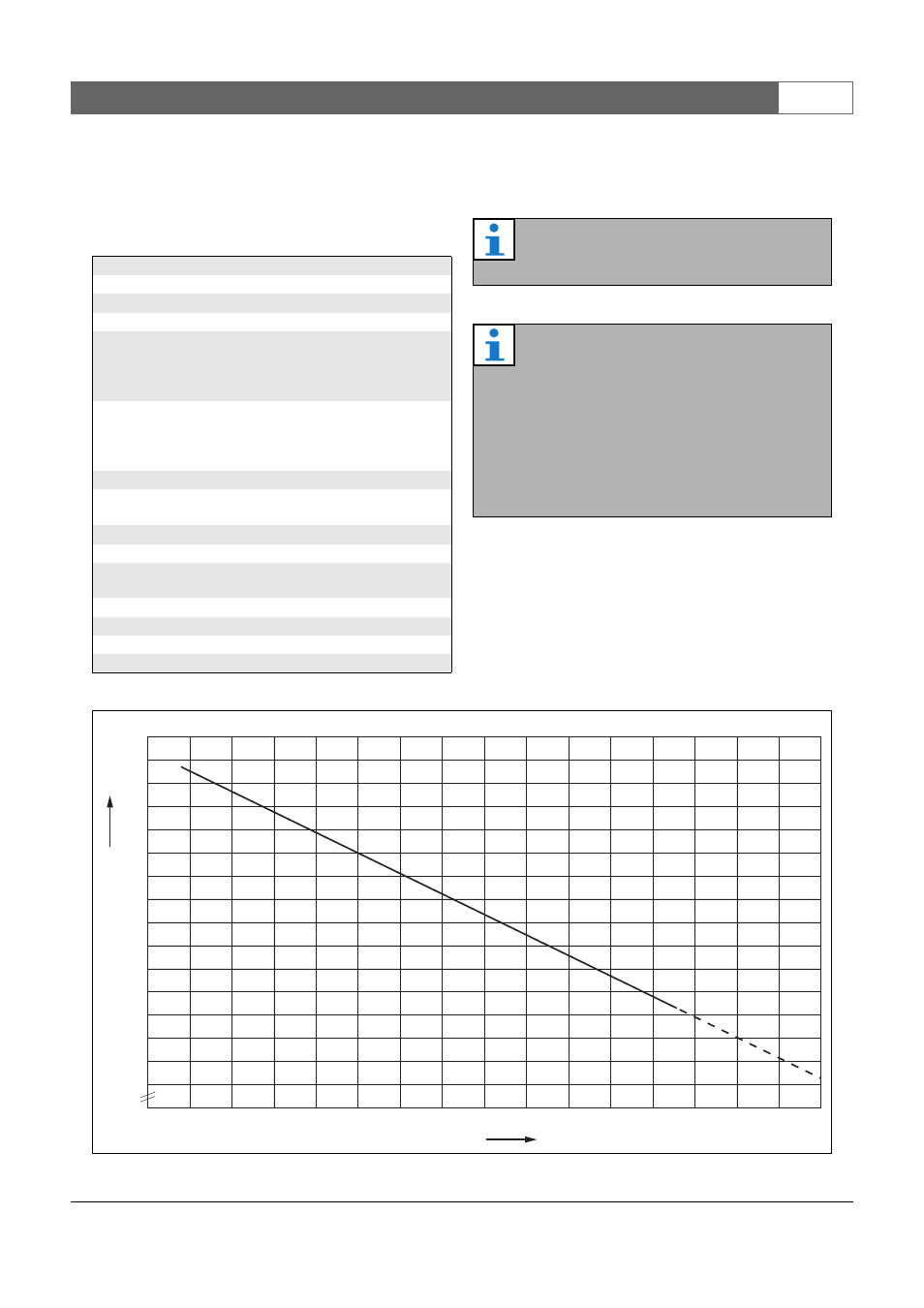

рисунок 31.5: Отношение между числом узлов и максимальной длиной оптоволоконного кабеля
850
1050
1150
950
750
1250
1350
1450
1550
1650
1750
1850
1950
2050
2150
Max
imum cable length (
m
)
650
5
0
10
15
20
25
Number of nodes
30
35
40
45
50
55
60
65
70
75
80
