2. Функции привода
2-4
Festo P.BE-CMM-FHPP-SW-RU ru 1011b

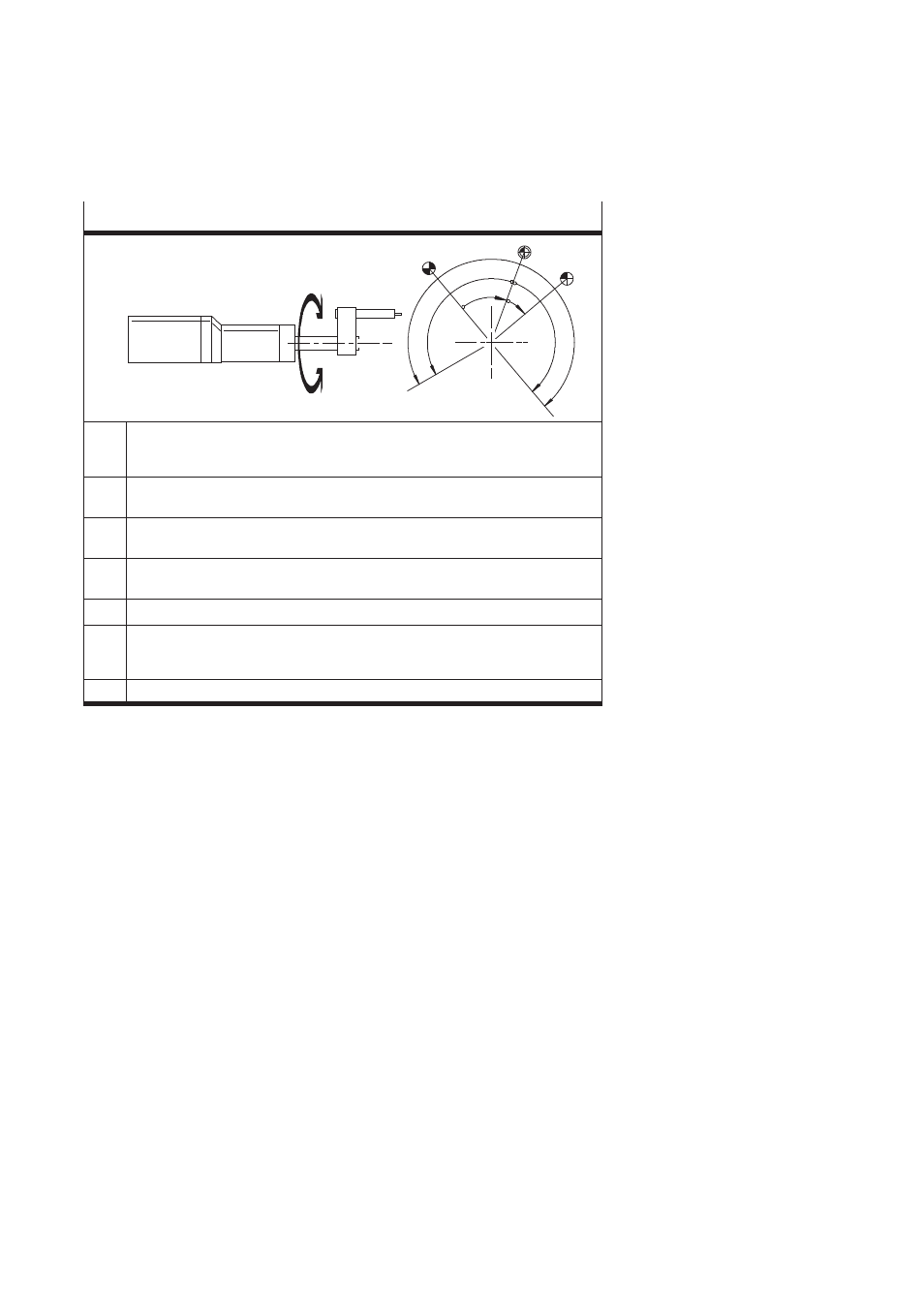

Система отсчета размеров, электрические ротационные приводы
Осьвращения: Пример с методом
перемещения в начало отсчета: датчик
начала отсчета, отриц.
REF
AZ
a
b
e
PZ
d
1
REF
Точка отсчета: Точка, определенная при перемещении в исходную позицию: датчик
начала отсчета, концевой выключательили упор, при необходимости, с индексным
импульсом.
AZ
Нулевая точка линейного привода: Исходная точка для нулевой точки проекта и
программных конечных положений.
PZ
Нулевая точка проекта: Исходная точка (нулевая точка) для действительной позиции и
абсолютных позиций таблицы наборов данных перемещения.
a
Смещение нулевой точки линейного привода: Расстояние между нулевой точкой
линейного привода AZ и точкой отсчета REF
b
Смещение нулевой точки проекта: Расстояние от AZ
d, e
Смещение программных конечных положений: Ограничение допустимого диапазона
перемещений (полезный ход)
Опция: Возможно бесконечное позиционирование
1
Полезный ход: Допустимый диапазон перемещений
Табл. 2/2: Система отсчета размеров, электрические ротационные приводы
