HEIDENHAIN iTNC 530 91
2.5
Нак
л
он
пл
о
ск
о
сти
обрабо
тки
(
ПО
-опция
1)

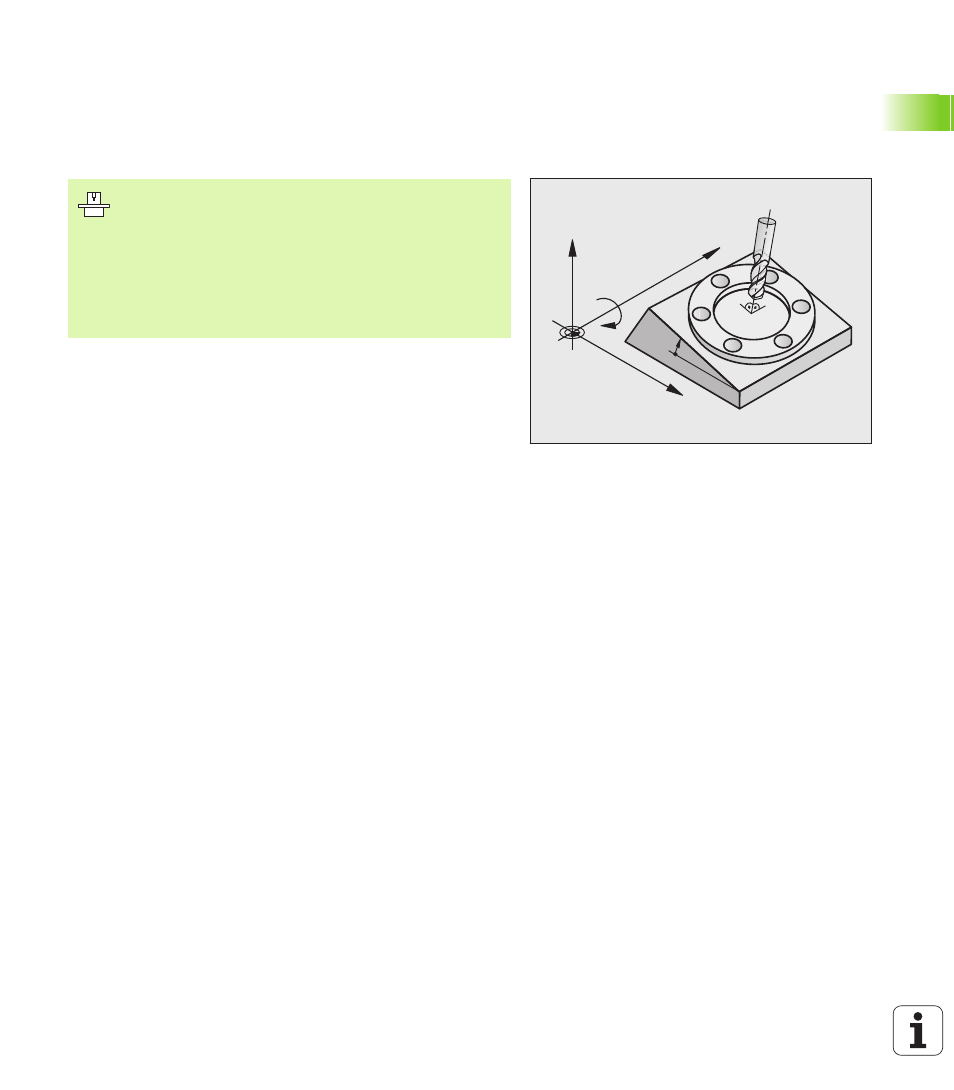

2.5 Наклон плоскости обработки
(ПО-опция 1)
Применение, способ работы
ЧПУ поддерживает наклонение плоскостей обработки на станках
с качающейся головкой а также с поворотными столами.
Типичные применения это нпр. наклонные скважины или
лежащие наклонно в пространстве контуры. Плоскость обработки
наклоняется при этом всегда вокруг активной нулевой точки. Как
всегда, обработка программируется на главной плоскости (нпр. X/
Y-плоскость), однако выполняется на той плоскости, котороя
наклоняется к главной плоскости.
Для наклона плоскости обработки находятся три функции в
распоряжении:
„ Ручной наклон с помощью программируемой клавиши 3D ROT в
режимах работы Ручное управление и Эл. маховичок, смотри
„Активирование наклона вручную”, страница 95
„ Управляемый наклон, цикл 19 ПЛОСКОСТЬ ОБРАБОТКИ в
программе обработки (смотри „ПЛОСКОСТЬ ОБРАБОТКИ (цикл
19, ПО-опция 1)” на странице 529)
„ Управляемый наклон, PLANE-функция в программе обработки
(смотри „Функция PLANE: наклонение плоскости обработки
(опция ПО 1)” на странице 547)
Функции ЧПУ для “Наклона плоскости обработки ” это функции
преобразования координат. При этом плоскость обработки
находится всегда вертикально к направлении оси инструмента.
X
Z
Y
B
10°
Функции для наклона поверхности обработки
приспособливаются производителем к УЧПУ и к станку.
В случае определённых поворотных головок
(поворотных столов) производитель станка
определяет, как интерпретируются УЧПУ
программированные углы: как координаты осей
вращения или угловые компоненты наклонённой
поверхности. Обратите внимание на информацию в
руководстве по обслуживанию станка.
