Страница 152: Увеличение или уменьшение фрагмента
152
4 Программирование: основы, управление файлами, помощь при программировании, управление палетами
4.5
Гр
аф
и
ка
программиров
ания
Номера кадров индицировать и скрывать

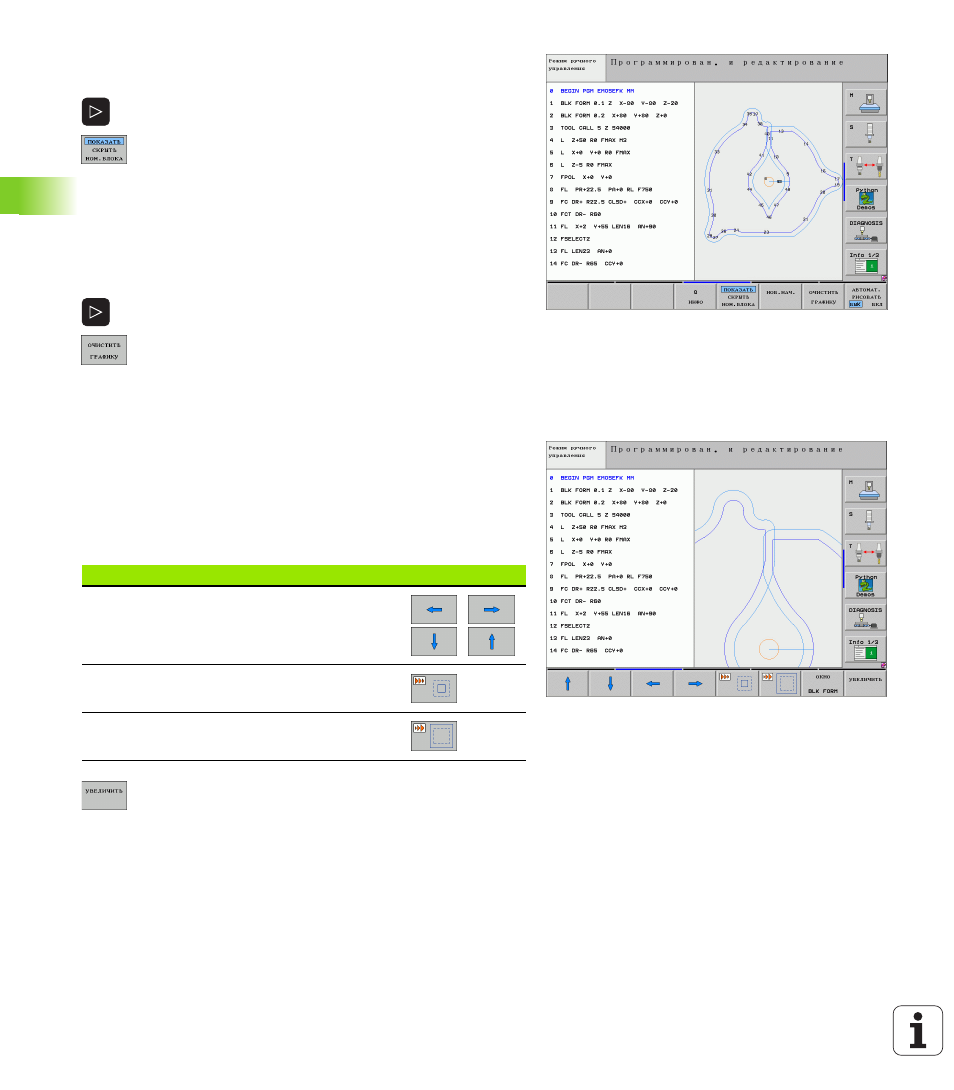

Переключение строки softkey: смотри картину
Индикация номеров кадров: softkey ИНДИКАЦИЯ
СКРЫВАТЬ НР КАДРА на ИНДИКАЦИЯ
переключить
Скрыть номера кадров: softkey ИНДИКАЦИЯ
СКРЫВАТЬ НР КАДРА на СКРЫВАТЬ
переключить
Удаление графики
Переключение строки softkey: смотри картину
Удаление графики: softkey УДАЛИТЬ ГРАФИКУ
нажать
Увеличение или уменьшение фрагмента
Определяете самостоятельно вид (перспективу) для графики. С
помощью рамок выбирается участок для увеличения или
уменьшения.
Выбор линейки Softkey для увеличения/уменьшения фрагмента
(второя линейка, смотри картину)
Тем самым находятся в распоряжении следующие функции:
С помощью softkey ВЫРЕЗ ЗАГАТОВКИ ввети
выбранный участок
С помощью softkey ЗАГАТОВКА КАК BLK FORM
восстановливается первоначальный вид выреза.
Функция
Softkey
Показать рамки и сместить. Для
передвижения держать нажатой
соответственную softkey
Уменьшить рамки – для уменьшения держать
нажатой softkey
Увеличить рамки – для увеличения держать
нажатой softkey
