Основные настройки

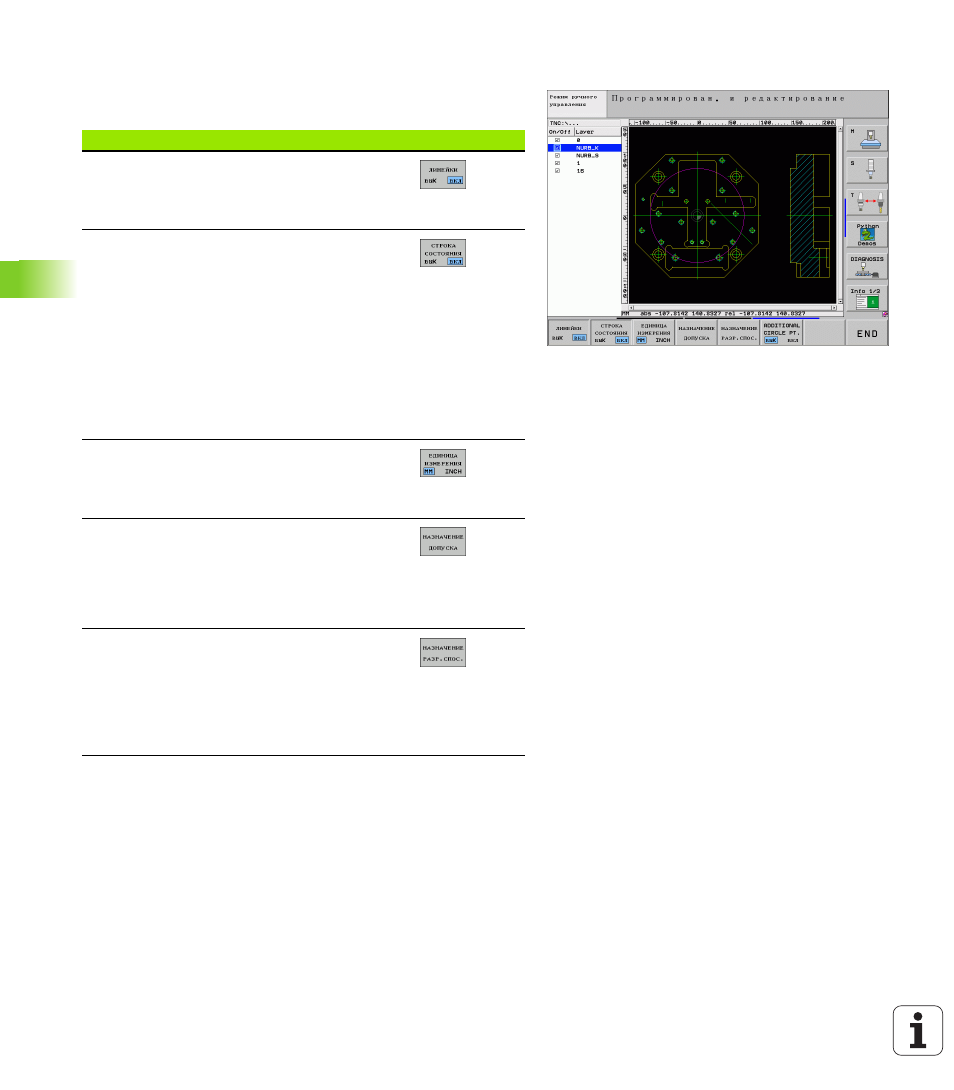

На третьей линейке Softkey находятся в распоряжении разные
возможности настройки:
Настройка
Softkey
Линейки индицировать/не индицировать:
УЧПУ указует линейки на левом и верхном
крае четрежа. Указанные на линейке значения
относятся к нулевой точке чертежа.
Строку состояния индицировать/не
индицировать: УЧПУ указует строку статуса
внизу чертежа. В строке статуса находятся
следующие сведения в распоряжении:
активная единица измерения (ММ или
ДЮЙМЫ)
координаты X и Y актуальной позиции мыши
В режиме ВЫБОР КОНТУРА УЧПУ указует,
являются ли селекционированный контур
открытым (open contour) или закрытым
(closed contour)
Единица измерения ММ/ДЮЙМ: настройка
единицы измерения в файле DXF. С этой
единицей измерения УЧПУ выдает также
программу контура
Настройка допуска. Допуск определяет, какое
расстояние друг от друга должны иметь
элементы контура. С помощью Допуска
можете выравнивать неточности, возникшие
при создании чертежа. Основная настройка
зависит от расширения полного файла DXF
Настройка разрешения. Разрешающая
способность определяет, сколько мест после
апятой УЧПУ должно генерировать в
программе контура. Стандартная настройка: 4
мест после запятой (соответствует 0.1 µм
разрешения при активной единицы измерения
ММ)
