Инструкция по эксплуатации HEIDENHAIN iTNC 530 (340 49x-04)
Страница 417
HEIDENHAIN iTNC 530
417
8.6
Цик
л
ы
для
фрез
еров
ания
кар
м
анов
, ст
оек
и
па
зо
в

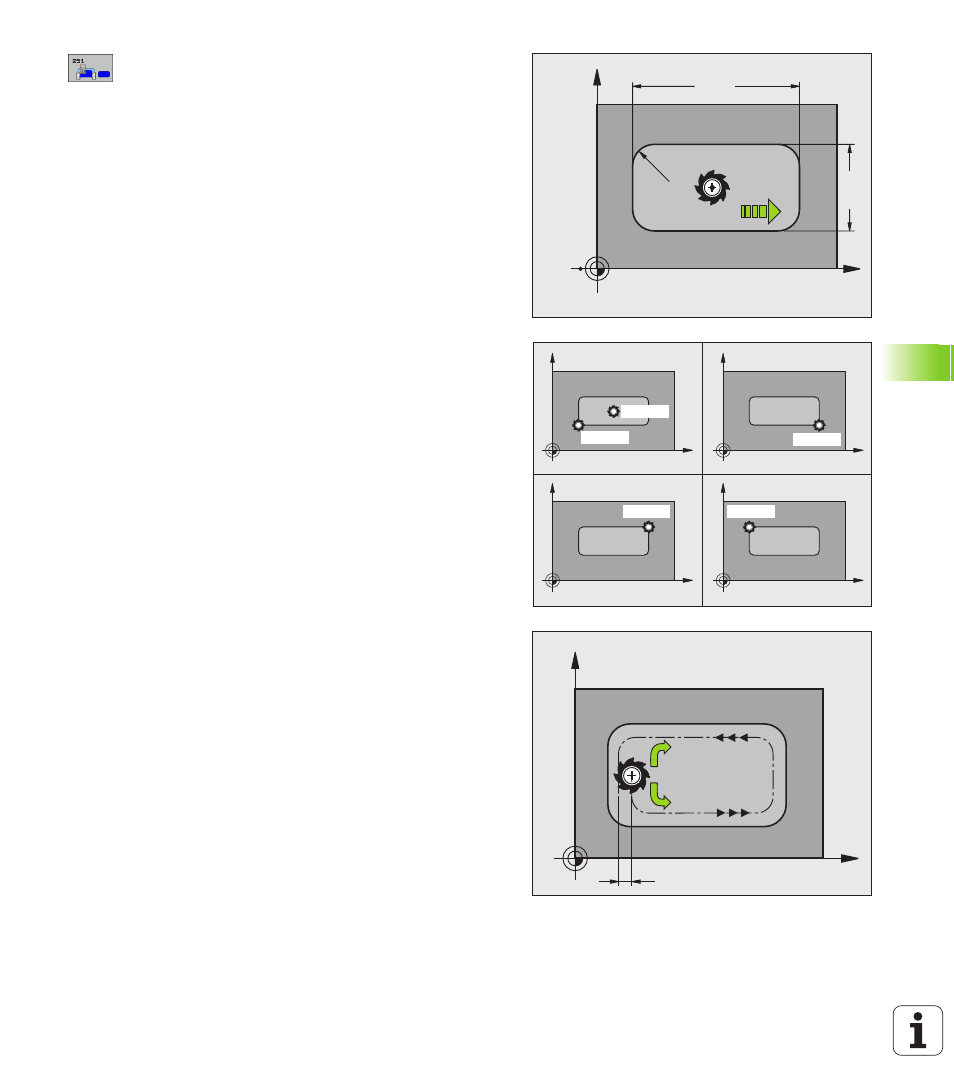

Обьём обработки (0/1/2) Q215: определение
обьёма обработки:
0: черновая и чистовая обработка
1: только черновая обработка
2: только чистовая обработка
Чистовая обработка бока и чистовая обработка на
глубине выполняются только, если данный
припуск на чистовую обработку (Q368, Q369)
определен
1-ая длина стороны Q218 (инкрементно): длина
кармана, паралелльно главной оси плоскости
обработки
2-ая длина стороны Q219 (инкрементно): длина
кармана, паралелльно вспомогательной оси
плоскости обработки
Радиус угла Q220: радиус угла кармана. Если не
задано, УЧПУ назначает радиус углов равным
радиусу инструмента
Припуск на чистовую обработку стороны Q368
(инкрементно): припуск на чистовую обработку на
плоскости обработки.
Поворот Q224 (абсолютно): угол, на который
поворочивается целый карман. Центр вращения
лежит на позиции, на которой находится
инструмент при вызове цикла.
Положение кармана Q367: положение кармана в
отношении к позиции инструмента при вызове
цикла:
0: Позиция инструмента = центр кармана
1: позиция инструмента = левый нижний угол
2: позиция инструмента = правый нижний угол
3: позиция инструмента = правый верхний угол
4: позиция инструмента = левый верхний угол
Подача фрезерования Q207: скорость
перемещения инструмента при фрезеровании в
мм/мин
Вид фрезерования Q351: вид обработки
фрезерованием при M3:
+1 = попутное фрезерование
–1 = встречное фрезерование
X
Y
Q21
9
Q218
Q207
Q220
X
Y
X
Y
X
Y
X
Y
Q367=0
Q367=1
Q367=2
Q367=3
Q367=4
X
Y
k
Q351= +1
Q351= 1
