Страница 49: Экран
HEIDENHAIN iTNC 530
49
1.2
Экран
и
пу
ль
т
управ
л
ения
1.2 Экран и пульт управления
Экран

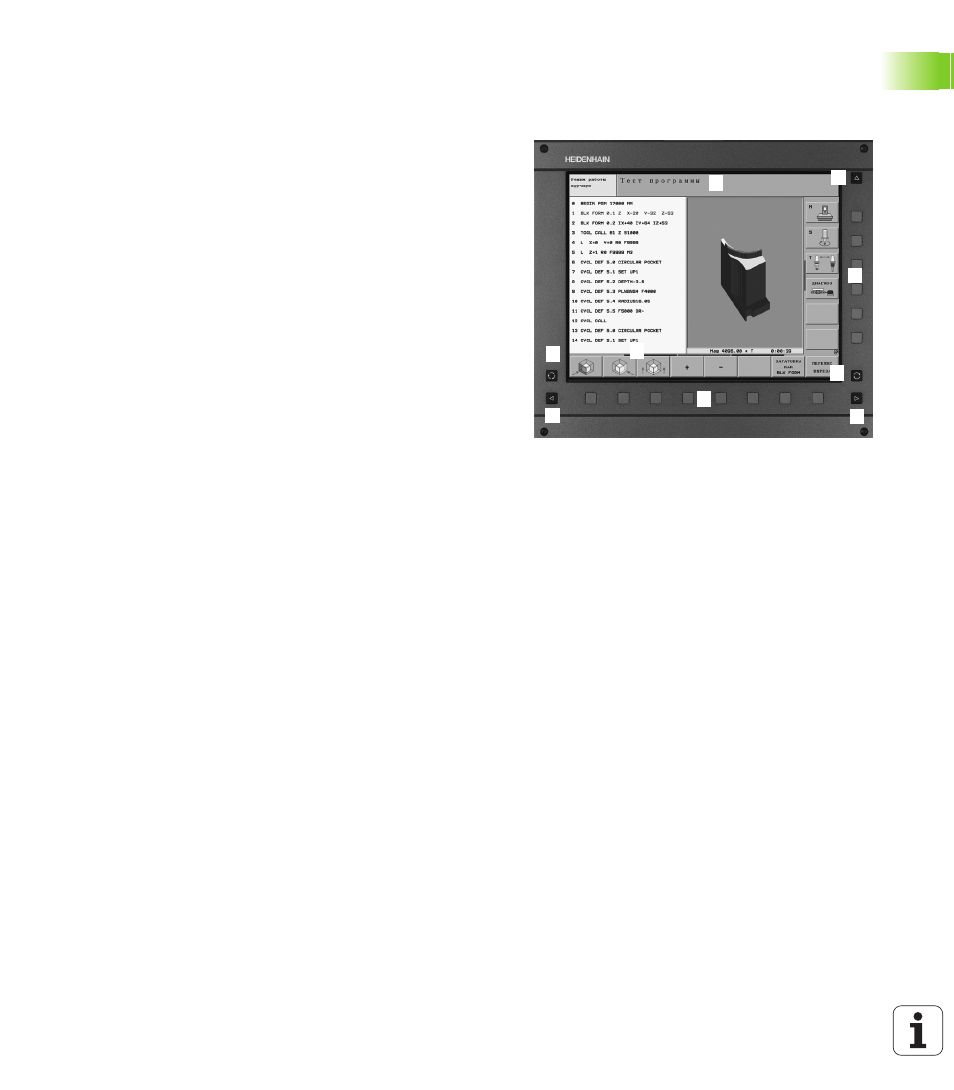

УЧПУ поставляется вместе с плоским цветным дисплеем BF 150
(TFT) (смотри картина).
1
3
1
1
4
4
5
1
6
7
8
2
1
Заглавная строка
При включённом ЧПУ экран указывает в заглавной строке
избранные режимы работы: слева режимы работы станка и
справа режимы работы программирования. В большом поле
заглавной строки находится этот режим работы, на который
переключен экран: там появляются вопросы диалога и тексты
сообщений (исключение: если ЧПУ показывает графику).
2
Softkeys
В сноске ЧПУ показывает другие функции на строке
программируемых клавиш. Эти функции выбираете используя
лежащие ниже клавиши. Небольшие столбики
непосредственно над линейкой программируемых клавиш
указывают количество линеек программируемых клавиш,
которые выбираются с помощью лежащих на пульте чёрных
клавиш со стрелкой. Активная линейка программируемых
клавиш изображена как подсвеченный столбик.
3
Клавиши выбора softkey
4
Переключение строк с softkeys
5
Определение распределения изображения на экране
6
Клавиша переключения экрана для режимов работы станка и
режимов работы при программировании
7
Клавиши выбора программируемых клавиш для softkeys
производителя станков
8
Клавиши выбора для softkeys производителя станков
переключить
