HEIDENHAIN iTNC 530
549
9.2
Функция
PLANE:
нак
л
онение
пл
о
с
ко
сти
обрабо
тки
(
опция
ПО
1)

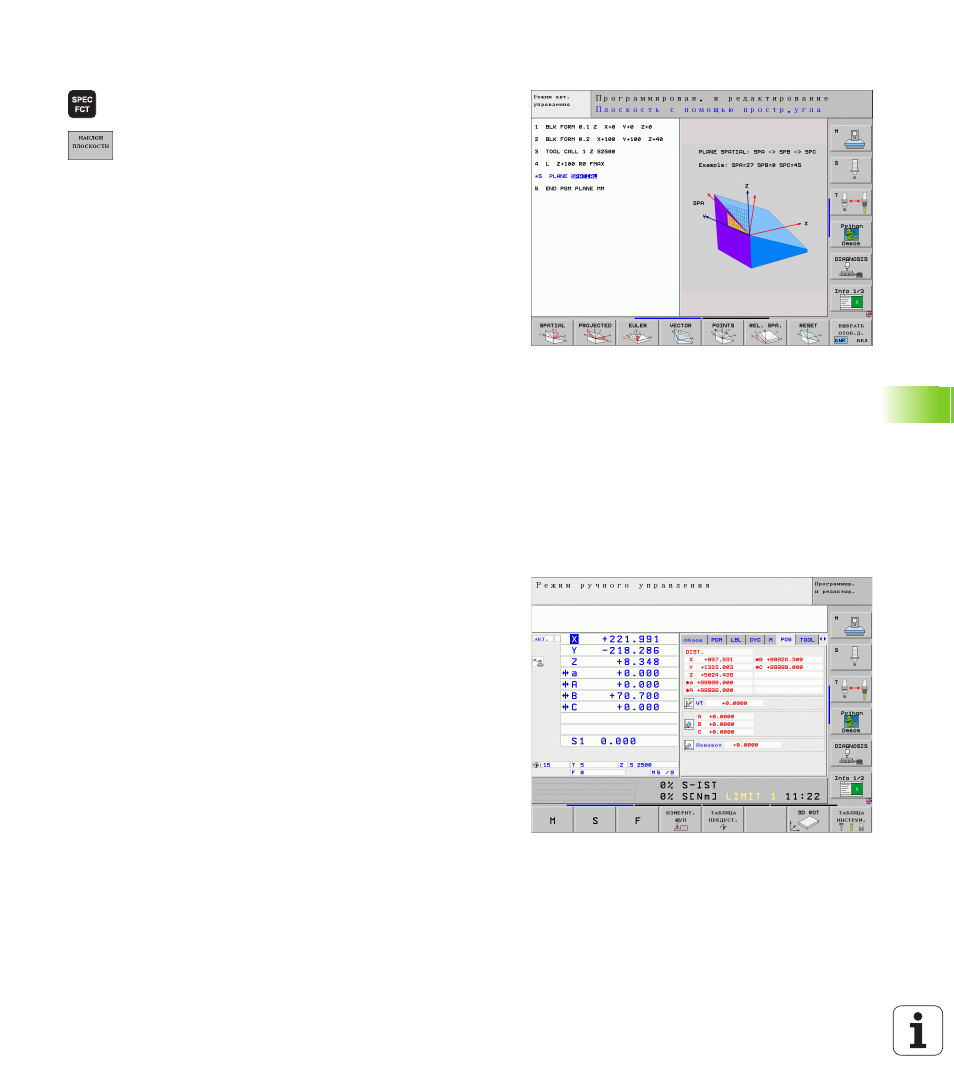

Опеределение функции PLANE
Указать линейку программируемых клавиш со
специальными функциями
PLANE-функцию избрать: Softkey НАКЛОН
ПЛОСКОСТИ ОБР нажать: УЧПУ указует на
линейке программируемых клавишей
находящиеся в распоряжении возможности
дефиниции
Выбрать функцию при активной мультипликации
Включить мультипликацию: Softkey ВЫБОР
МУЛЬТИПЛИКАЦИИ ВКЛ/ВЫКЛ установить на ВКЛ
Запуск мультипликации для разных возможностей
дефинирования: Нажать одну из находящихся в распоряжении
программируемых клавишей, УЧПУ подсвечивает нажатую
клавишу другим цветом и запускает соответственную
мультипликацию
Для приема активной в данный момент функции: Клавишу ENT
нажать или повторно нажать программируемую клавишу
активной функции: УЧПУ продолжает диалок и запрашивает
требуемые параметры
Выбор функции при неактивной мультипликации
Желаемую функцию выбирать непосредственно через
программируемую клавишу: УЧПУ продолжает диалок и
запрашивает требуемые параметры
Индикация положения
Как только произвольная PLANE-функция является активной,
УЧПУ указует в дополнительной индикации положения
рассчитанный пространственный угол (смотри рисунок).
Приниципиально УЧПУ рассчитывает –независимо от
используемой функции PLANE– во внутренних расчетах всегда
обратно до пространственного угла.
