HEIDENHAIN iTNC 530
191
4.15
Ре
ж
и
м
рабо
ты
с
пал
етами
с
сориентиров
анной
на
инстр
умент
обрабо
тк
ой

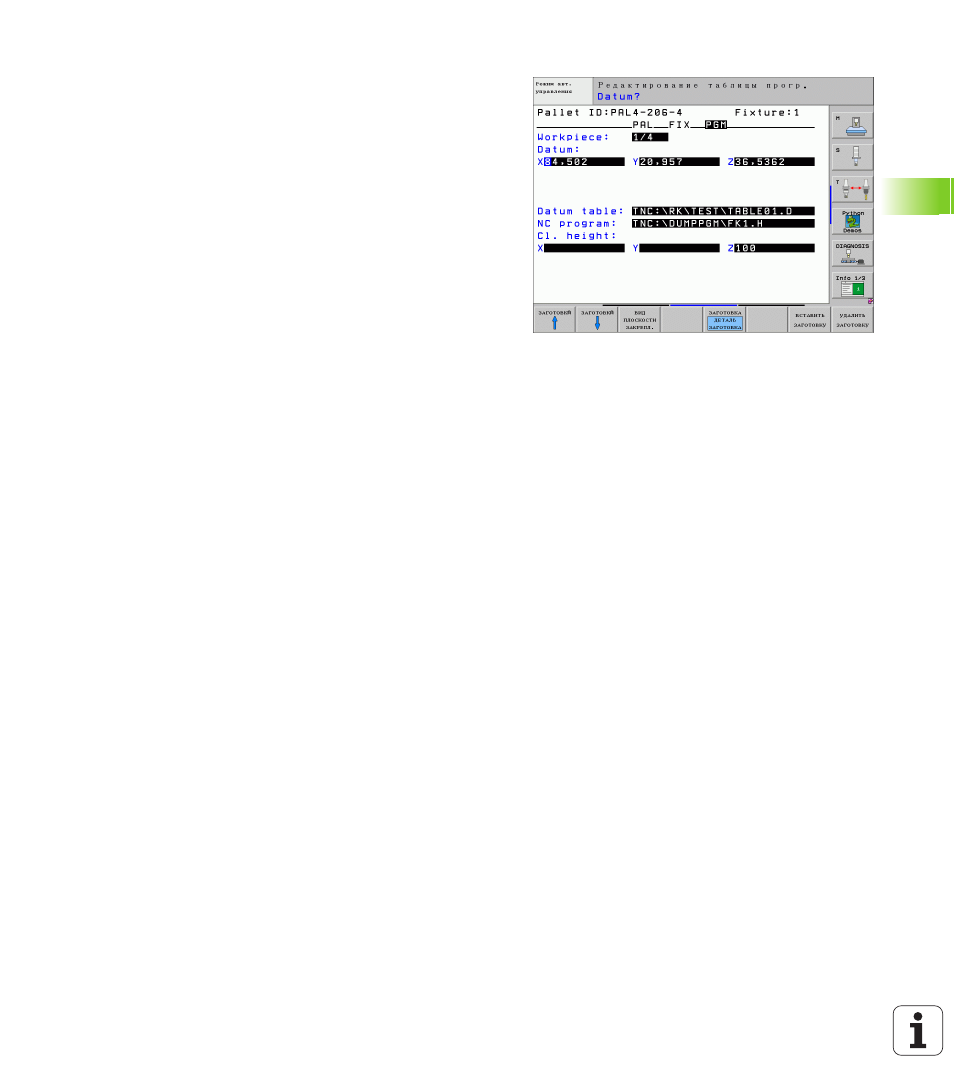

Наладка подробностей на уровне загатовки
Загатовка: указывается номер загатовки, после косой черты
находится количество загатовок в пределах уровня
закрепления и уровня палет
Нулевая точка: ввести нулевую точку для загатовки
NP-таблица: ввести название и тракт таблицы нулевых точек,
которые действильны для обработки заготовки. Если
используете для всех загатовок эту самую таблицу нулевых
точек, занесите имя с названием тракта на уровень палет и
уровень установа. Эти данные переносятся автоматически на
уровень загатовки.
NC-программа: ввести тракт ЧУ-программы, которая требуется
для обработки заготовки
Безоп. высота: (опционально): безопасное положение для
отдельный осей относительно заготовки. Указанные положения
наезжаются только, если в ЧУ-макросах эти значения
считывались и соответственно программировались.
