HEIDENHAIN iTNC 530 (340 49x-04) - Инструкция (Страница 726)

726 13 MOD-функции
13.6 "
Эз
ерне
т"-
интерф
ейс
iTNC соединить непосредственно с Windows-
ПЭВМ
Можете подключить без больших затрат и знаний сетевой
технологии iTNC 530 непосредственно к в ПЭВМ, оснащенной
платой Ethernet. Для этого требуется лишь проведение
нескольких настроек в УЧПУ и соответственных настроек на
ПЭВМ.
Установки на iTNC
 Для этого следует соединить iTNC (разъем X26) и ПЭВМ с
помощью скрещенного Эзернет-кабеля (торговое обозначение:
Patchkabel скрещенный или STP-кабель скрещенный)

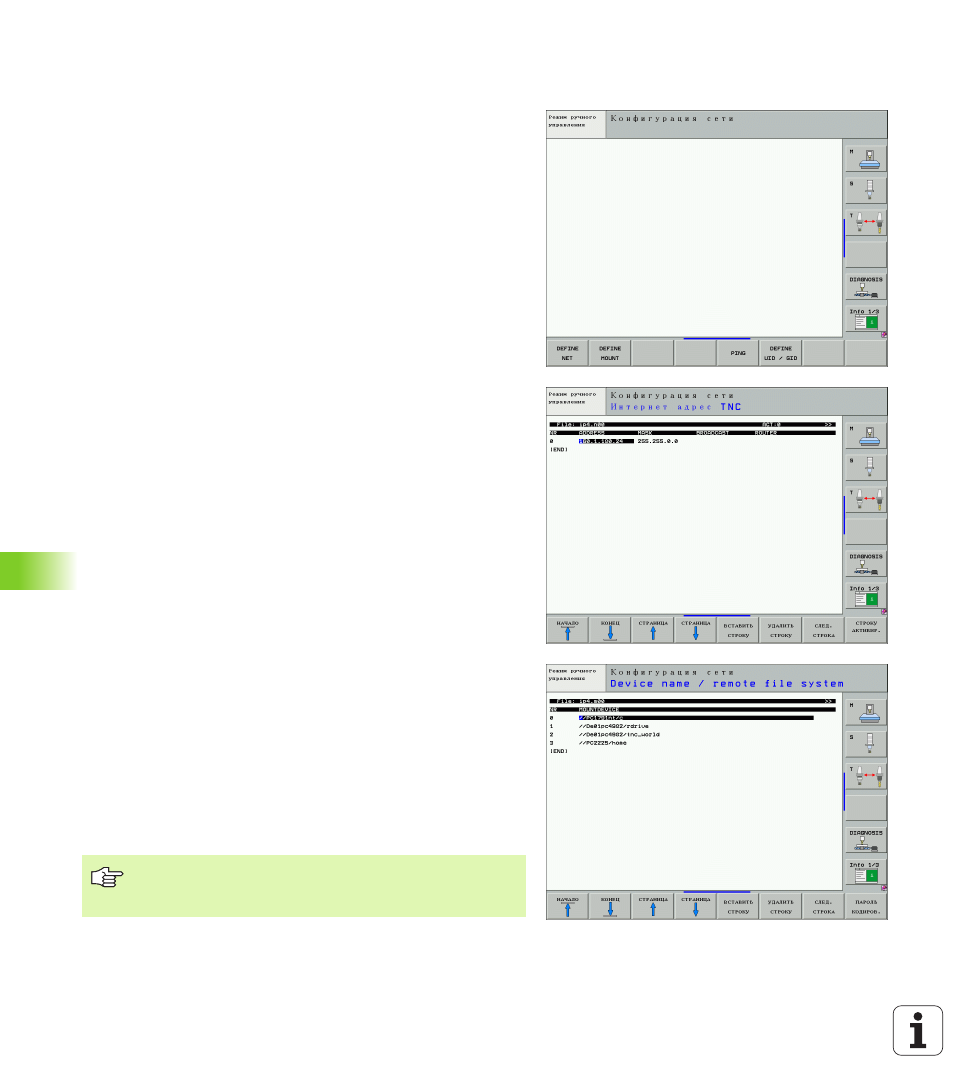

 Нажмите в режиме работы Программирование/редактирование
клавишу MOD. Введите число-ключ NET123, ЧПУ указывает
главный экран для конфигурации сети (смотри рисунок справа
вверху)
 Нажмите программируемую клавишу DEFINE NET для ввода
общих параметров наладки сети (смотри рисунок справа по
середине)
 Введите любой сетевой адрес. Сетевые адресы состоят из
четырех разделенных точкой числовых значений, нпр.
160.1.180.23
 Выберите с помощью клавиши со стрелкой следующую графу и
введите Subnet-Mask. Subnet-Mask состоит также из четырех
разделенных точкой числовых значений, нпр. 255.255.0.0
 Нажмите клавишу END, для покидания общей настройки сети
 Нажмите программируемую клавишу DEFINE MOUNT для
ввода общих параметров наладки сети (смотри рисунок справа
внизу)
 Определите имя ПЭВМ и дисковод ПЭВМ к которому
осуществляется доступ, начиная с двух косых черт, нпр. //
PC3444/C
 Выберите с помощью клавиши со стрелкой следующую графу и
введите имя, с которым ПЭВМ должен указываться в
управлении файлами iTNC, нпр. PC3444:
 Выберите с помощью клавиши со стрелкой следующую графу и
введите тип системы файлов smb
 Выбрать с помощью клавиши со стрелкой направо следующий
столбец и ввести следующую информацию, зависящую от
операционной системы ПЭВМ:
ip=160.1.180.1,username=abcd,workgroup=SALES,password=
uvwx
 Заключение конфигурации сети: клавишу END нажать дважды,
iTNC выполняет автоматически новый пуск
Параметры username, workgroup и password не
объязательно должны указываться во всех
операционных системах Windows.
