742 13 MOD-функции
13.14
Вв
о
д
ограничений
диапа
зона
пере
мещения
, индикация
ну
л
ев
о
й
то
ч

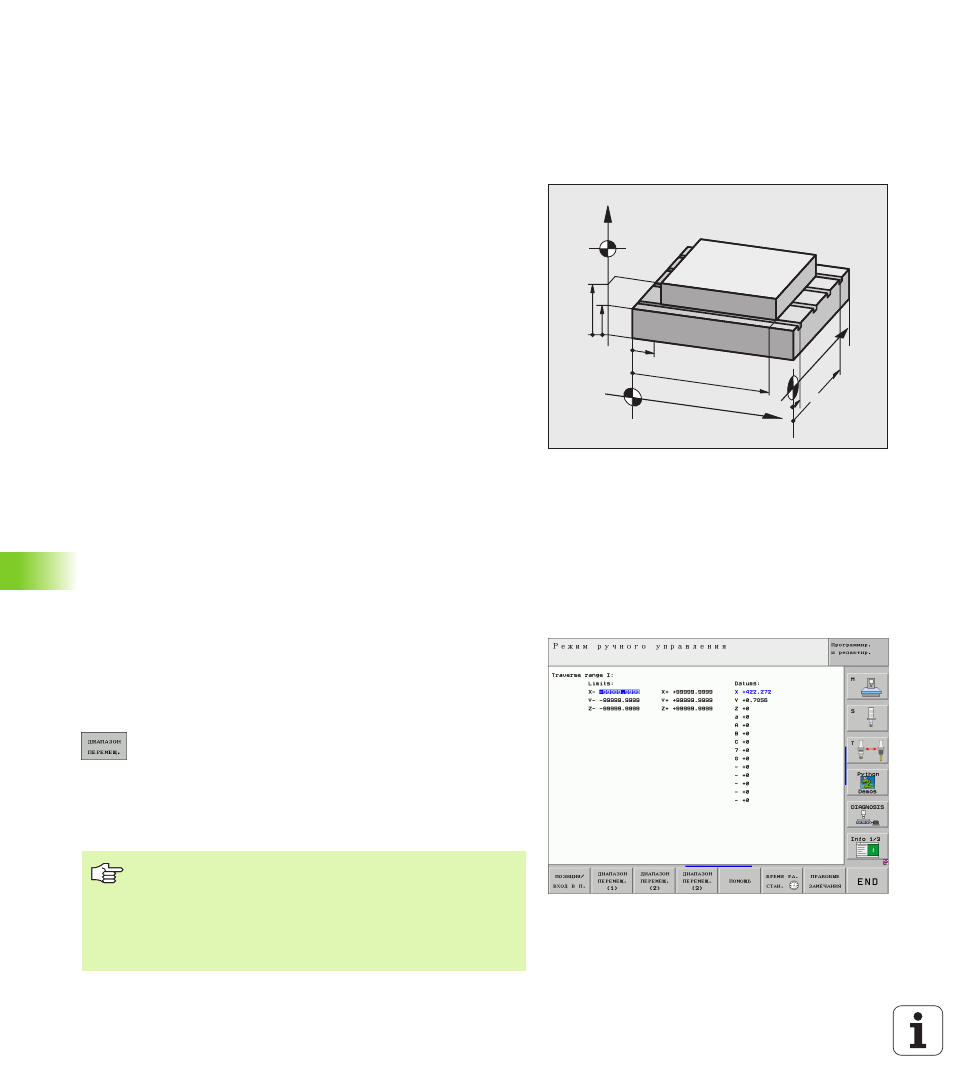

ки 13.14 Ввод ограничений диапазона
перемещения, индикация
нулевой точки
Применение
Внутри максимального диапазона перемещения можете
ограничить действительно полезную путь перемещения для осей
координат.
Пример применения: защита подаппаратуры от столкновений.
Максимальный диапазон перемещения ограничен конечным
выключателем программного обеспечения. Действительно
полезный путь перемещения ограничивается с помощью MOD-
функции ДИАПАЗОН ПЕРЕМЕЩЕНИЯ: для этого введите
максимальные значения в положительном и отрицательном
направлении осей, в отнесении к нулевой точке станка. Если Ваш
станок распологает несколькими диапазонами перемещения,
можете установить ограничение для каждого диапазона
перемещения отдельно (программируемая клавиша ДИАПАЗОН
ПЕРЕМЕЩЕНИЯ (1) до ДИАПАЗОН ПЕРЕМЕЩЕНИЯ (3)).
Работа без ограничения диапазона
перемещения
Для осей координат, которые должны быть перемещены без
ограничения диапазона перемещения, введите максимальный
путь перемещения ЧПУ (+/- 99999 mm) как ДИАПАЗОН
ПЕРЕМЕЩЕНИЯ.
Установление максимального диапазона
перемещения и его ввод
 Выбрать индикацию положения REF
 Подвод на положительные и отрицательные конечные
положения осей X, Y и Z
 Значения со знаком нотировать
 Выбор MOD-функций: нажать клавишу MOD
 Ввести ограничение диапазона перемещения:
softkey ДИАПАЗОН ПЕРЕМЕЩЕНИЯ нажать
Записанные значения ввести для осей как
ограничения
 Выход из MOD-функции: нажать
программируемую клавишу КОНЕЦ
Z
Y
X
Z
min
Z
max
X
min Y
max
Y
min
X
max
Операции коррекции радиуса инструмента не
учитываются в случае ограничений диапазона
перемещения.
Ограничения диапазона перемещения и конечный
выключатель ПО учитываются, после пересечения
базовых точек.
