HEIDENHAIN iTNC 530
251
6.4
Движ
ения
по
траект
о
рии
–
пр
ям
о
уг
о
льные
к
оор
динаты

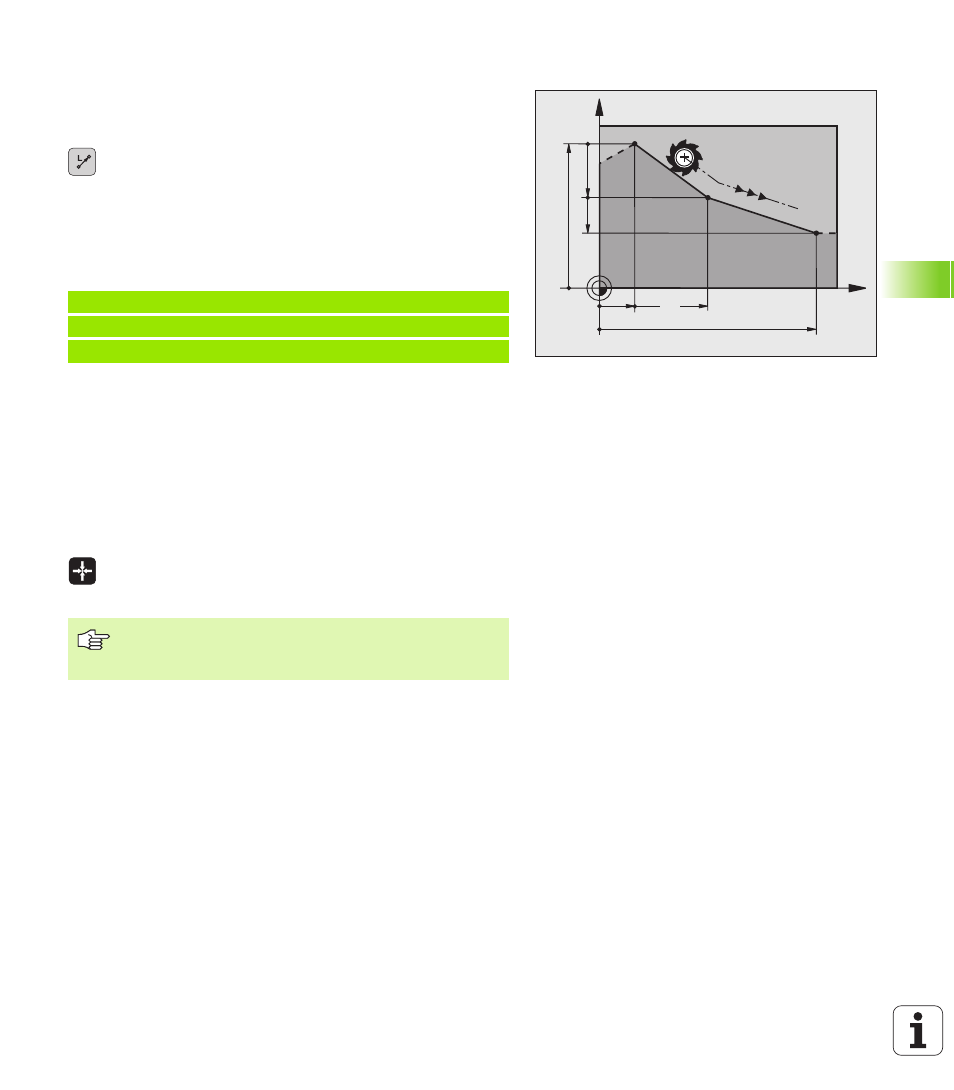

Прямая L
УЧПУ перемещает инструмент по прямой от своей актуальной
позиции к последней точке прямой. Точка старта является
конечной точкой предыдущего кадра.
Координаты конечной точки прямой, если
требуется
Коррекция на радиус RL/RR/R0
Подача F
Дополнительная функция M
ЧУ-кадры в качестве примера
Ввод фактической позиции
Кадр прямой (L-кадр) можно генерировать также с помощью
клавиши „ВВОД ФАКТИЧЕСКОЙ ПОЗИЦИИ”:
Следует переместить инструмент в режиме работы Ручное
управление на позицию, которую хотите ввести
Переключить индикацию экрана на Программирование/
редактирование
Выбрать кадр программы, за которым должен быть вставлен L-
кадр
Клавишу „ВВОД ФАКТИЧЕСКОЙ ПОЗИЦИИ“
нажать: TNC генерирует кадр L с координатами
факт-позиции
X
Y
60
15
40
10
10
20
7 L X+10 Y+40 RL F200 M3
8 L IX+20 IY-15
9 L X+60 IY-10
Количество осей, сохраняемых УЧПУ в L-записи,
установливаете через MOD-функцию (смотри „Выбор
