HEIDENHAIN iTNC 530
477
8.8 SL-
цик
лы

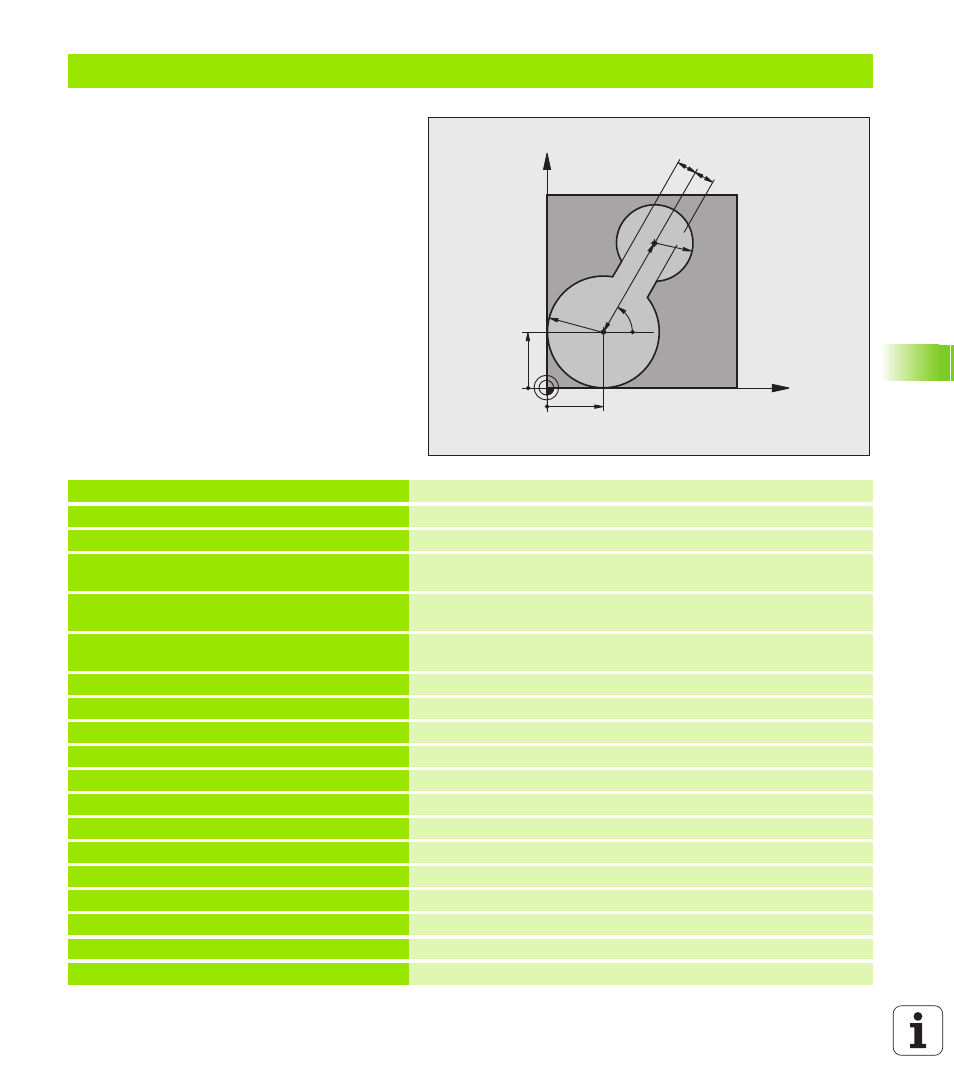

Пример: протягивание и вторичное протягивание кармана
0 BEGIN PGM C20 MM
1 BLK FORM 0.1 Z X-10 Y-10 Z-40
2 BLK FORM 0.2 X+100 Y+100 Z+0
Дефиниция заготовки
3 TOOL DEF 1 L+0 R+15
Определение инструмента протяжной инструмент для
предварит.протягивания
4 TOOL DEF 2 L+0 R+7.5
Определение инструмента протяжной инструмент для
вторичного протягивания
5 TOOL CALL 1 Z S2500
Вызов инструмента протяжной инструмент для
предварительного протягивания
6 L Z+250 R0 FMAX
Отвод инструмента от загатовки
7 CYCL DEF 14.0 КОНТУР
Определить подпрограмму контура
8 CYCL DEF 14.1 МЕТКА КОНТУРА 1
9 CYCL DEF 20 ДАННЫЕ КОНТУРА
Определение общих параметров обработки
Q1=-20
;ГЛУБИНА ФРЕЗЕРОВАНИЯ
Q2=1
;ПЕРЕКРЫТИЕ ТРАЕКТОРИИ
Q3=+0
;ПРИПУСК СО СТОРОНЫ
Q4=+0
;ПРИПУСК НА ГЛУБИНЕ
Q5=+0
;КООРД. ПОВЕРХ.
Q6=2
;БЕЗОПАСНОЕ РАССТОЯНИЕ
Q7=+100 ;БЕЗОПАСНАЯ ВЫСОТА
Q8=0.1
;РАДИУС ЗАКРУГЛЕНИЯ
Q9=-1
;НАПРАВЛЕНИЕ ВРАЩЕНИЯ
X
Y
30
30
R30
R20
60°
55
10
10
