HEIDENHAIN iTNC 530
465
8.8 SL-
цик
лы

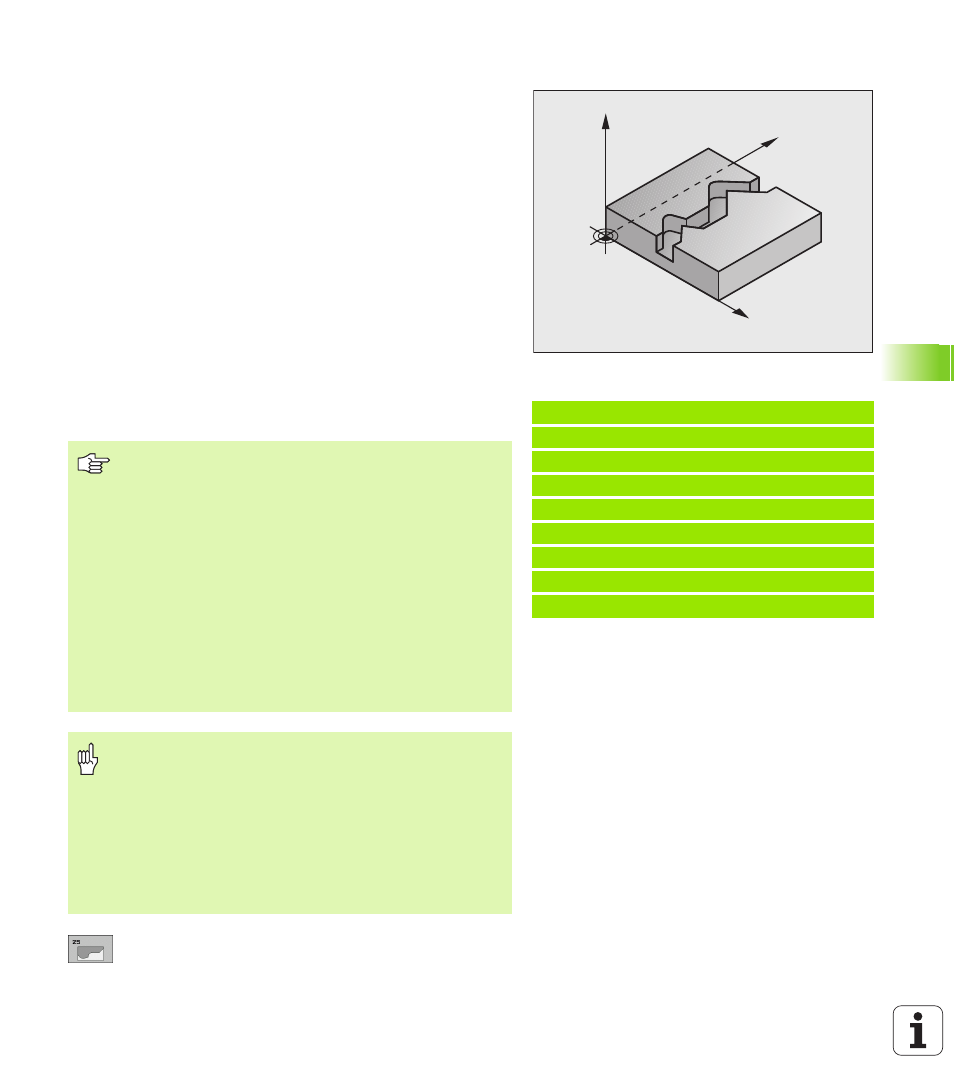

ВЫДЕЛЕНИЕ КОНТУРА (цикл 25)
С помощью этого цикла можно вместе с циклом 14 КОНТУР
обрабатывать разомкнутые и закрытые контуры: начало и
конец контура не совпадают друг с другом.
Цикл 25 ВЫДЕЛЕНИЕ КОНТУРА предоставляет значительные
преимущества по сравнении с обработкой разомкнутых контуров
с кадрами позиционирования:
УЧПУ контролирует обработку на появление меток и
повреждений контура. Проверка контура с помощью тестовой
графики
Если радиус инстумента очень большой, то следует
дополнительно обрабатывать контур на внутренних углах
Обработку можно выполнять непрерывно попутным или
встречным движением. Вид фрезерования даже сохраняется,
если контуры симметрически отражаются
В случае нескольких врезаний УЧПУ может перемещать
инструмент туда и обратно: таким образом сокращается время
обработки
Можно ввести припуски, чтобы несколькими проходами
выполнять черновую и чистовую обработку
Глубина фрезерования Q1 (инкрементно):
расстояние между поверхностью заготовки и дном
контура
Пример: NC-кадры
62 CYCL DEF 25 ВЫДЕЛЕНИЕ КОНТУРА
Q1=-20
;ГЛУБИНА ФРЕЗЕРОВАНИЯ
Q3=+0
;ПРИПУСК СО СТОРОНЫ
Q5=+0
;КООРД. ПОВЕРХ.
Q7=+50
;БЕЗОПАСНАЯ ВЫСОТА
Q10=+5
;ГЛУБИНА ВРЕЗАНИЯ
Q11=100 ;ПОДАЧА ВРЕЗАНИЯ
Q12=350 ;ПОДАЧА ФРЕЗЕРОВАНИЯ
Q15=-1
;ВИД ФРЕЗЕРОВАНИЯ
Y
X
Z
Обратите внимание перед программированием
Знак числа параметра цикла Глубина определяет
направление обработки. Если программируется
глубина = 0, то УЧПУ не отрабатывает цикла.
УЧПУ учитывает только первую метку (Label) из цикла
14 КОНТУР.
Память для SL-цикла ограничена. Оператор может
прогарммировать в цикле SL максимум 8192
элементов контура.
Цикл 20 ДАННЫЕ КОНТУРА не требуется.
Программированные непосредственно после цикла 25
в состовном размере позиции относятся к положению
инструмента в конце цикла.
Внимание опасность столковения!
Для избежания возможных столкновений:
Не программировать непосредственно после цикла
25 состовных размеров, так как позиции относятся к
положению инструмента в конце цикла.
На всех главных осях подвести к определенной
(абсолютной) позиции, так как позиция инструмента
не совподает в конце цикла с положением в начале
цикла.
