Инструкция по эксплуатации HEIDENHAIN iTNC 530 (340 49x-04)
Страница 432
432
8 Программирование: циклы
8.6
Цик
л
ы
для
фрез
еров
ания
кар
м
анов
, ст
оек
и
па
зо
в

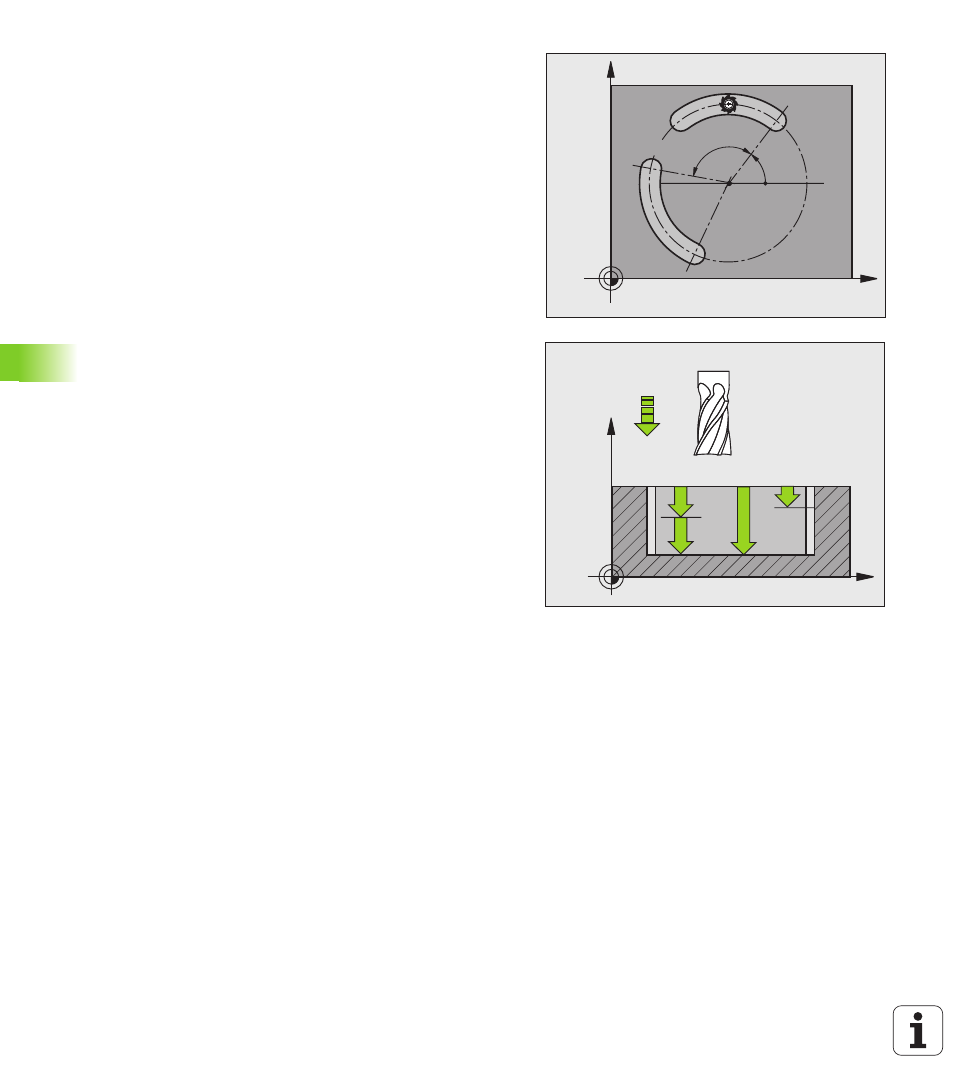

Шаг угла Q378 (в прирощениях): угол, на который
поворочивается целый паз. Центр вращения
лежить в центре делительной окружности
Количество проходов Q377: количество
проходов на делительной окружности
Подача фрезерования Q207: скорость
перемещения инструмента при фрезеровании в
мм/мин
Вид фрезерования Q351: вид обработки
фрезерованием при M3:
+1 = попутное фрезерование
–1 = встречное фрезерование
Глубина Q201 (инкрементно): расстояние
поверхность заготовки – дно паза
Глубина врезания Q202 (инкрементно): размер,
на который каждый раз подводится инструмент;
ввести значение больше 0.
Припуск на чистовую обработку на глубине
Q369 (инкрементно): припуск на чистовую
обработку для глубины
Подача входа на глубину Q206: скорость
перемешения инструмента при перемещении на
глубину в мм/мин
Врезание для чистовой обработки Q338
(инкрементно): размер, на который врезается
инструмент на оси шпинделя при чистовой
обработке. Q338=0: чистовая обработка одним
врезанием
X
Y
Q376
Q378
X
Z
Q201
Q206
Q202
Q338
