8 Программирование: циклы
8.6
Цик
л
ы
для
фрез
еров
ания
кар
м
анов
, ст
оек
и
па
зо
в

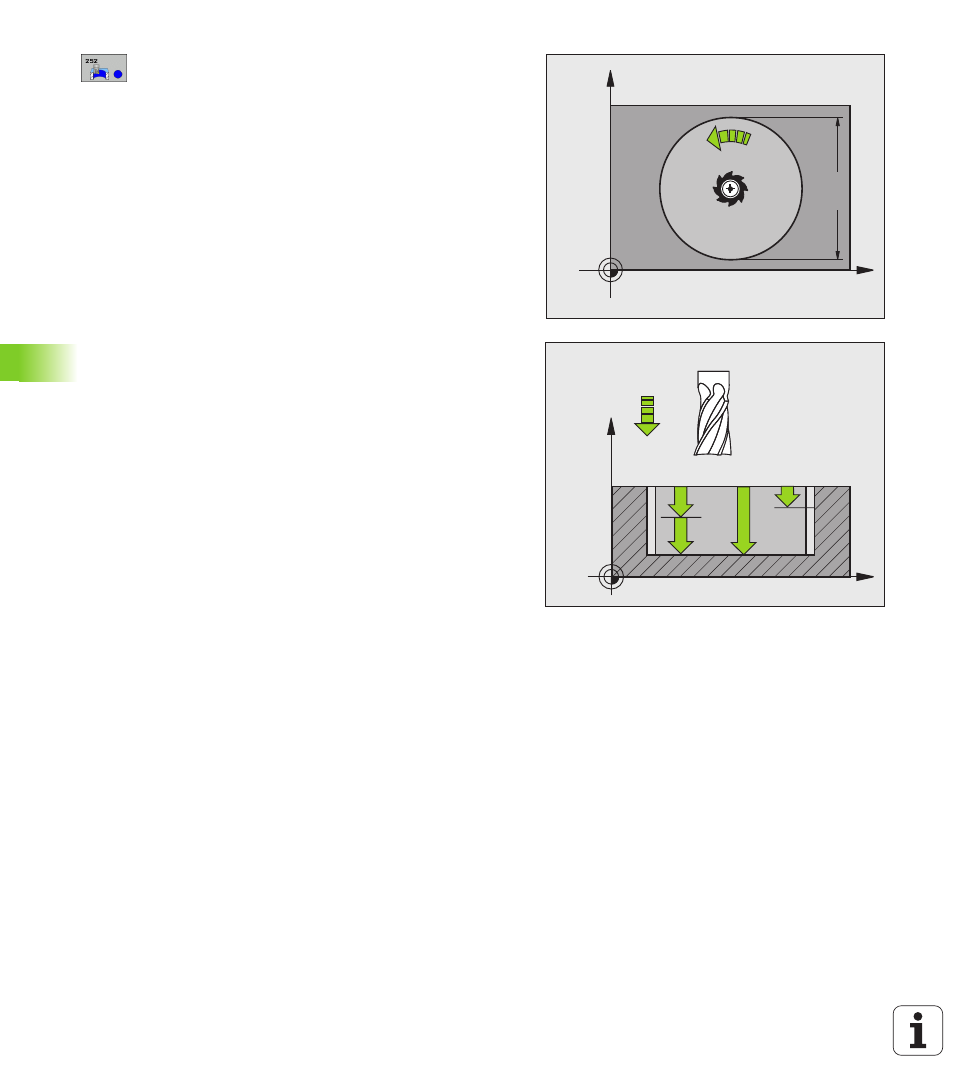

Обьём обработки (0/1/2) Q215: определение
обьёма обработки:
0: черновая и чистовая обработка
1: только черновая обработка
2: только чистовая обработка
Чистовая обработка бока и чистовая обработка на
глубине выполняются только, если данный
припуск на чистовую обработку (Q368, Q369)
определен
Диаметр кармана Q223: диаметр обработанного
полностью кармана
Припуск на чистовую обработку стороны Q368
(инкрементно): припуск на чистовую обработку на
плоскости обработки.
Подача фрезерования Q207: скорость
перемещения инструмента при фрезеровании в
мм/мин
Вид фрезерования Q351: вид обработки
фрезерованием при M3:
+1 = попутное фрезерование
–1= фрезерование встречное
Глубина Q201 (инкрементно): расстояние
поверхность заготовки – дно кармана
Глубина врезания Q202 (инкрементно): размер,
на который каждый раз подводится инструмент;
ввести значение больше 0.
Припуск на чистовую обработку на глубине
Q369 (инкрементно): припуск на чистовую
обработку для глубины
Подача входа на глубину Q206: скорость
перемешения инструмента при перемещении на
глубину в мм/мин
Врезание для чистовой обработки Q338
(инкрементно): размер, на который врезается
инструмент на оси шпинделя при чистовой
обработке. Q338=0: чистовая обработка одним
врезанием
X
Y
Q207
Q223
X
Z
Q201
Q206
Q202
Q338
