6.1 Движения инструмента
Функции траектории

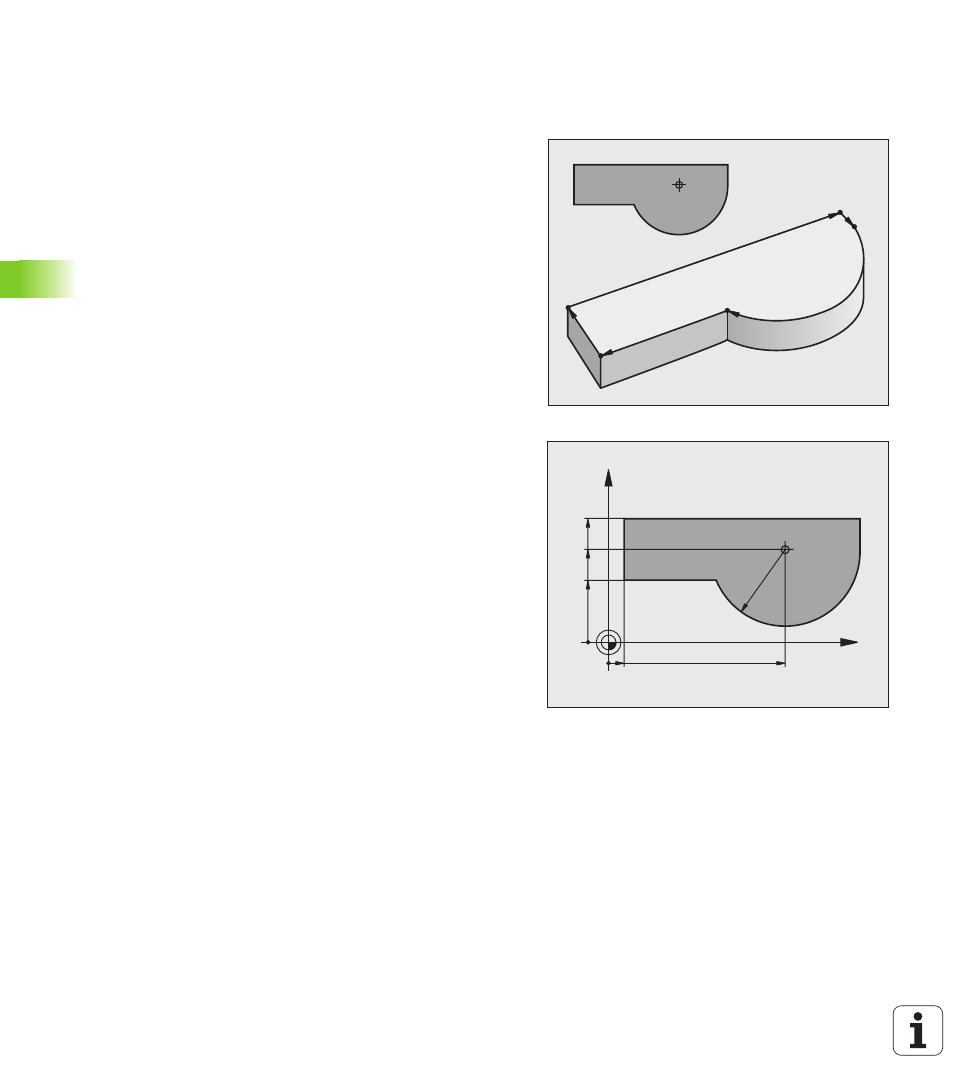

Контур загатовки состоит обычно из нескольких элементов
контура, как прямые и дуги окружности. С помощью функции
траектории программируете движения инструмента для прямых
и дуг окружности.
Программирование свободного контура FK
Если не распологаете соответсвенным для УЧПУ чертежем и
данные с размерами для ЧУ-программы некомплектные, то
программируете контур заготовки с помощью Программирования
свободного контура. УЧПУ рассчитывает отсутствующие данные.
С помощью FK-программирования программируются движения
инструмента для прямых и дуг окружности.
Дополнительные функции M
С помощью дополнительных функций УЧПУ управляется
выполнением программы, нпр. перерывом в отработке
программы
функциями станка, как включение и выключение оборотов
шпинделя и СОЖ
поведением инструмента на траектории
Подпрограммы и повторения части
программы
Повторяющиеся шаги обработки вводится только один раз в
качестве подпрограммы или повторения части программы. Если
следует выполнить часть программы только в определённых
условиях, то надо назначить эти шаги программы в качестве
подпрограммы. Дополнительно программа обработки может
вызвать другую программу обработки и отработать её.
Программирование подпрграмм и повторений части программы
описано в главе 9.
