8.8 SL-
цик
лы
Вид простовления размеров? Градусы =0 ММ/
INCH (ДЮЙМЫ)=1 Q17: программировать
координаты оси вращения в подпрограмме в
градусах или мм (inch/дюймах)
Ширина прутка Q20: ширина производимого
прутка
ОБОЛОЧКА ЦИЛИНДРА фрезерование
внешнего контура (цикл 39, опция ПО 1)

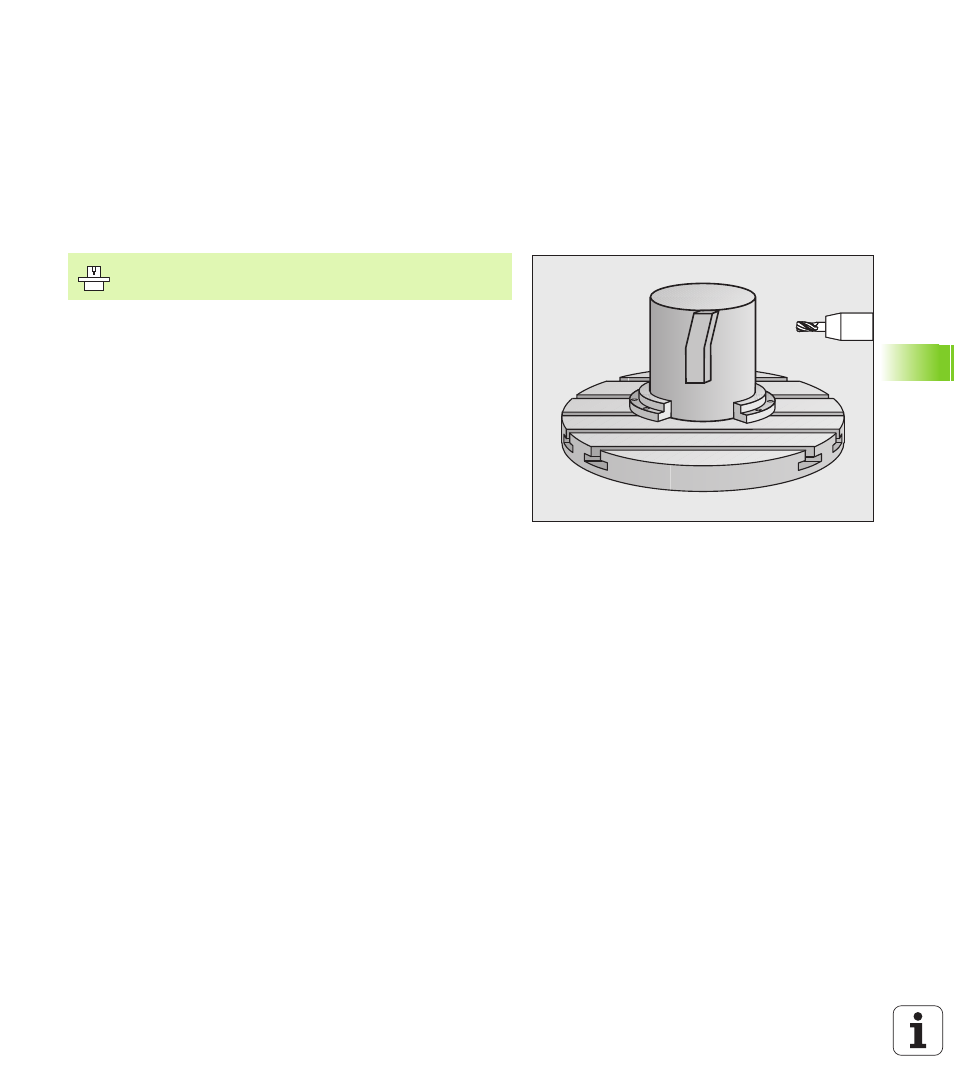

С помощью этого цикла можете определённый на развёртке
открытый контур перенести на оболочку цилиндра. УЧПУ так
установливает инструмент в этом цикле, что стенка
фрезерованного контура пробегает всегда паралелльно к оси
цилиндра при актиной коррекции радиуса.
В отличие от циклов 28 и 29 определяете в подпрограмме контура
действительно производимый контур.
1 УЧПУ позиционирует инструмент над точкой старта
обработки. Точку старта УЧПУ установливает со смещением
на диаметр инструмента раядом с первой, определенной в
подпрограмме контура точкой
2 После позиционирования на первую глубину врезания УЧПУ,
инструмент перемещается по дуге окружности с подачей
фрезерования Q12 тангенциально к контуру. При
необходимости учитывается припуск для чистовой обработки
со стороны.
3 На первой глубине подвода инструмент фрезерует с подачей
Q12 вдоль контура, пока дефинированная линия контура не
будет полностью изготовлена.
4 Затем инструмент перемещается тангенциально от стенки
прутка обратно к точке старта обработки
5 Эти шаги 2 до 4 повторяются, до достижения
программированной глубины фрезерования Q1
6 Затем инструмент возвращается на оси инструментов на
безопасную высоту или на программированную в последнем
перед циклом позицию (зависит от параметра станка 7420)
Станок и УЧПУ должны быть подготовлены
производителем станков.
