434 8 Программирование: циклы
8.6
Цик
л
ы
для
фрез
еров
ания
кар
м
анов
, ст
оек
и
па
зо
в

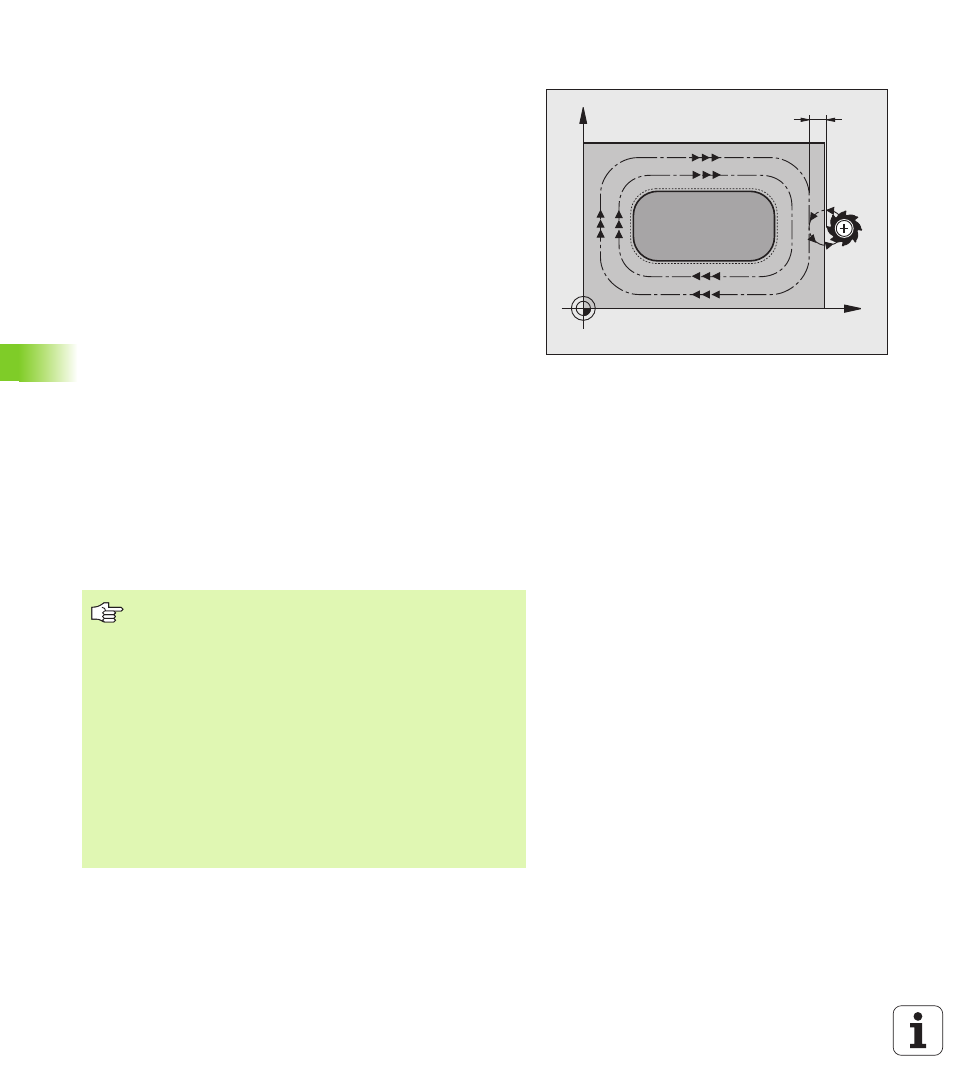

ПРЯМОУГОЛЬНАЯ СТОЙКА (цикл 256)
С помощью цикла прямоугольных стоек 256 можно полностью
обрабатывать прямоугольную стойку. Если размер заготовки
является больше максимального врезания со стороны, тогда ЧПУ
выполняет несколько врезаний со стороны вплоть до достижения
размера готовой детали.
1 Инструмент перемещается от позиции старта цикла (центр
стойки) в положительном направлении оси X на позицию
старта обработки стойки. Позиция старта находится 2 мм
справа рядом с заготовкой стойки
2 Если инструмент находится на 2-ом безопасном расстоянии,
УЧПУ перемещает инструмент на ускоренной подачи FMAX на
безопасное расстояние и оттуда с подачей врезания на
первую глубину врезания
3 Затем инструмент перемещается тангенциально к контуру
стойки и фрезерует потом вокруг.
4 Если размер готовой стойки нельзя фрезеровать одним
проходом, тогда TNC врезает инструментом с текущей
глубины со стороны и фрезерует еще раз вокруг. TNC
учитывает при этом размер заготовки, размер готовой детали
и допускаемое врезание со стороны. Эта операция
повторяется, пока будет достигнута определенный размер
готовой детали
5 Потом инструмент перемещается назад тангенциально от
контура к точке старта обработки стойки
6 Затем TNC перемещает инструмент на следующую глубину
врезания и обрабатывает стойку на этой глубине
7 Эта операция повторяется, пока будет достигнута
программированная глубина стойки
X
Y
2mm
Обратите внимание перед программированием
Предпозиционировать инструмент на позицию старта
(центр окружности) на плоскости обработки с
коррекцией радиуса R0. Уитывать параметр Q367
(длина стойки).
УЧПУ предпозиционирует инструмент на оси
инструментов автоматически. Параметр Q204 (2-ое
безопасное расстояние) учитывать.
Знак числа параметра цикла Глубина определяет
направление обработки. Если программируется
глубина = 0, то УЧПУ не отрабатывает цикла.
В конце цикла УЧПУ перемещает инструмент на
ускоренной подачи на безопасное расстояние или –
если введено – на 2-ое безопасное расстояние.
