6 Программирование: программирование контуров
6.8
Пе
ре
ра
бо
тка
данных
DXF (
опция
программног
о
обе
спе
чения
)

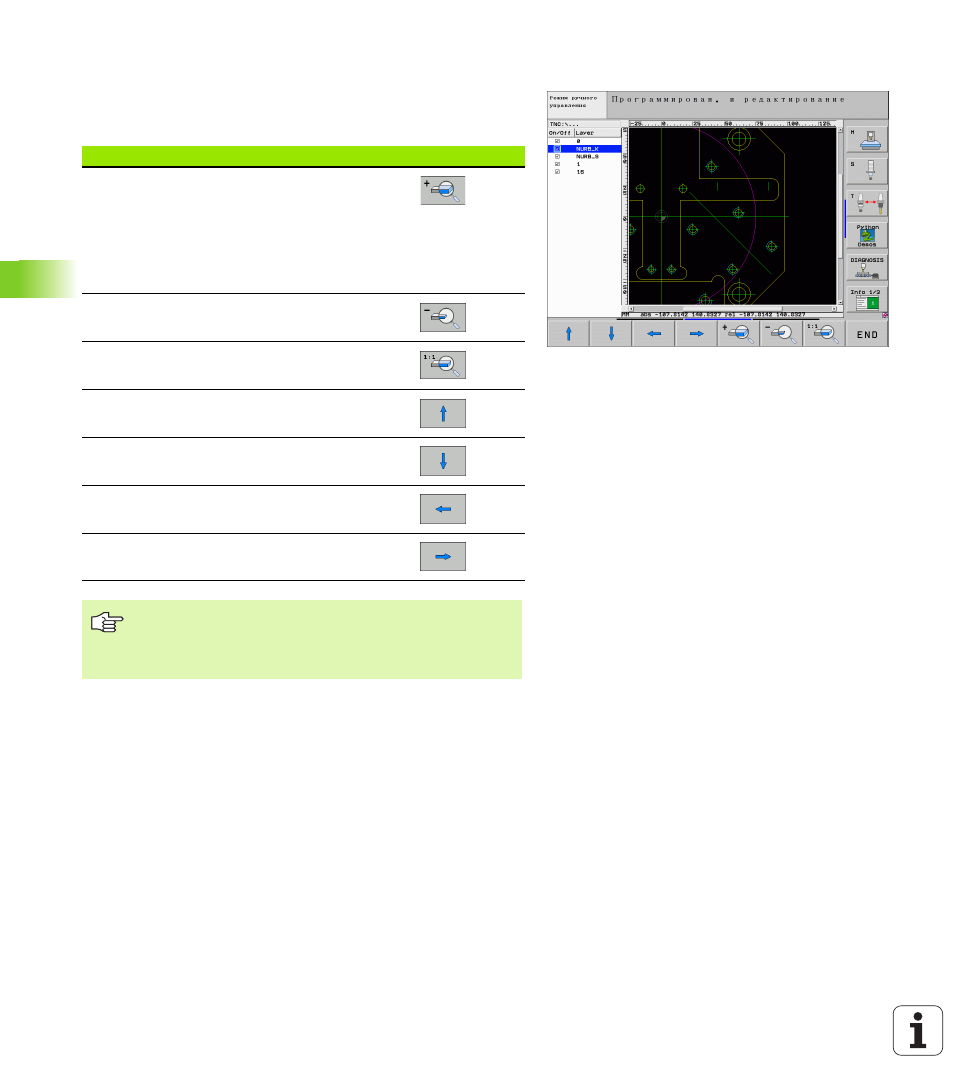

Функция изменения масштаба
Чтобы распознавать при выборе контура или позиций даже
небольшие подробности, УЧПУ предоставляет
производительную функцию изменения масштаба:
Функция
Softkey
Увеличение загатовки. УЧПУ увеличивает в
принципе так, что центр изображаемого в
данный момент фрагмента соответственно
увеличивается. При необходимости
позиционировать так чертеж в окне, чтобы
желаемый деталь изображался прямо после
нажатия программированной клавиши.
Уменьшение загатовки
Указание загатовки в оригинальных размерах
Участок изменения масштаба переместить
вверх
Участок изменения масштаба переместить
вниз
Участок изменения масштаба переместить
налево
Участок изменения масштаба переместить
направо
Если используете мыш с шариком, тогда поворочивая
шарик можете увеличить и уменьшить фрагмент.
Центр изменения масштаба лежит в том месте, в
котором актуально находится курсор мыши.
