554

9 Программирование: спецфункции

9.2

Функция

PLANE:

нак

л

онение

пл

о

с

ко

сти

обрабо

тки

(

опция

ПО

1)

Параметры ввода

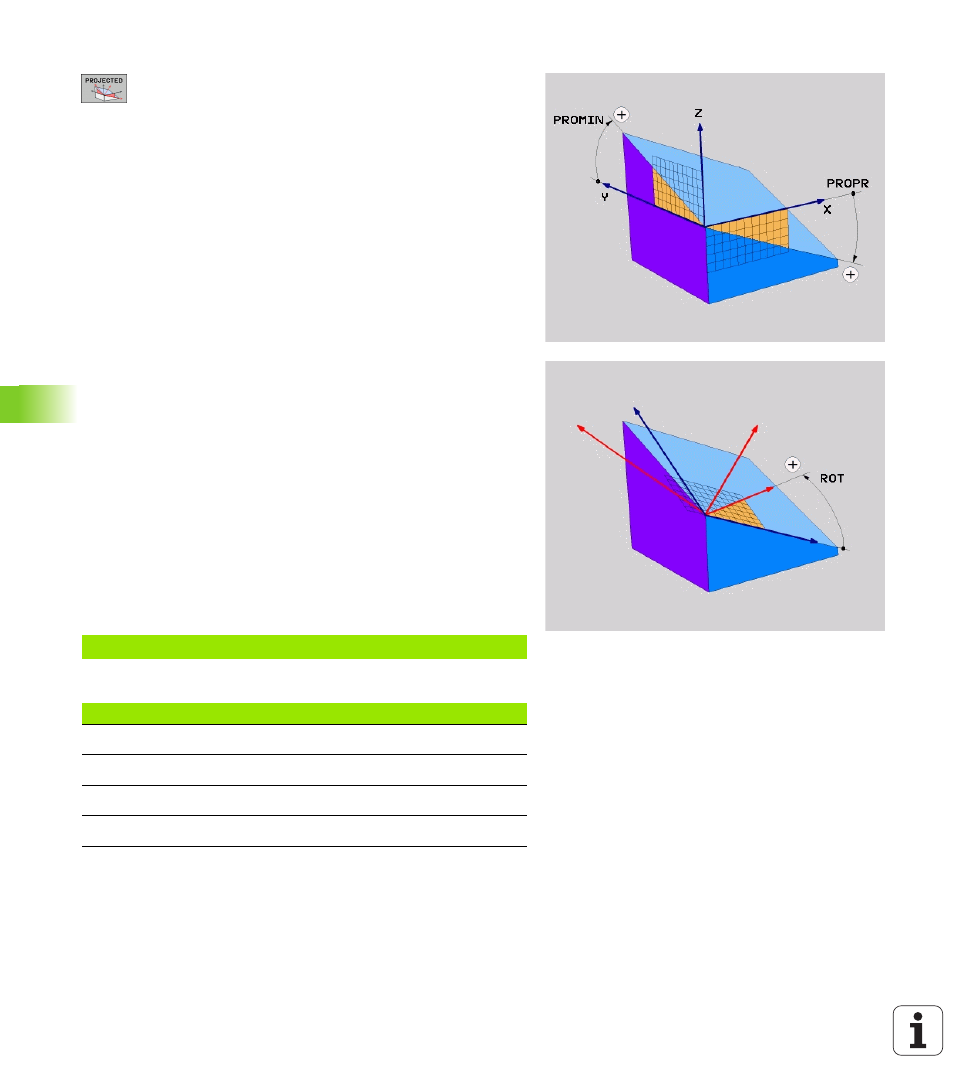

Угол проекции 1. плоскости координат?:

проецированный угол наклоненной плоскости

обработки на 1. плоскость координат жесткой

системы координат (Z/X для оси инструмента Z,

смотри картина справа вверху). Пределы ввода

от- 89.9999° до +89.9999°. 0°-ось это главная ось

активной плоскости обработки (X при оси

инструментов Z, положительное направление

смотри рисунок справа вверху)

Угол проекции 2. плоскости координат?:

проецированный угол наклоненной плоскости

обработки на 2. плоскость координат жесткой

системы координат (Y/Z для оси инструмента Z,

смотри картина справа вверху). Пределы ввода

от- 89.9999° до +89.9999°. 0°-ось это

вспомогательная ось актиной плоскости

обработки (Y при оси инструментов Z)

ROT-угол наклоненной плоскости?: Поворот

наклоненной системы координат вокруг

наклоненной оси инструментов (соответствует по

смыслу вращению с помощью цикла 10

ПОВОРОТ). С помощью угла вращения можно

простым способом определить направление

главной оси плоскости обработки (X при оси

инструментов Z, Z при оси инструментов Y, смотри

рисунок справа по середине) Пределы ввода от 0°

до +360°

Дальше с помощью свойств позиционирования

(смотри „Определить поведение при

позиционировании функции PLANE” на странице

564)

ЧУ-кадр

Используемые сокращения

5 PLANE PROJECTED PROPR+24 PROMIN+24 PROROT+30 .....

Сокращение

Значение

PROJECTED

Англ. projected = проецированный

PROPR

principle plane: главная плоскость

PROMIN

minor plane: вспомогательная плоскость

PROROT

Англ. rotation: вращение
