5 Программирование: инструменты
5.5
Ра
б
о
та
с
таб
л
иц
ами
данных
рез
а
ния
Изменение структуры таблицы
Таблицы данных резания это для УЧПУ так называемые
“свободно определяемые таблицы”. Формат такой свободно
определяемой таблицы можете изменять с помощью редактора
структуры. Кроме того можете переключать между видом таблицы
(стандартная настройка) и видом формуляра.
Вызов редактора структуры
Нажмите Softkey РЕДАКТИРОВАТЬ ФОРМАТ (2-ой уровень

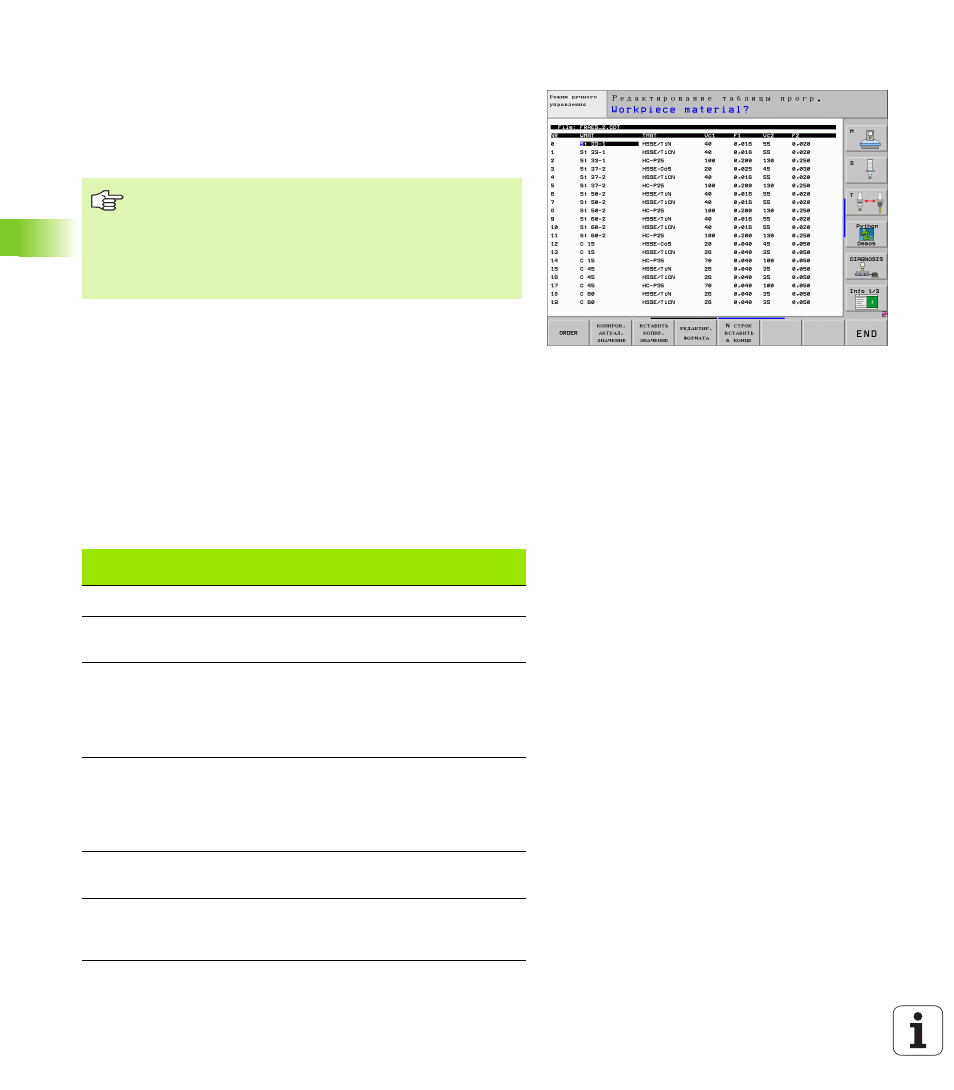

Softkey). УЧПУ открывает окно редактора (смотри картина), в
котором изображается структура таблицы “с поворотом на 90° ”.
Строка в окне редактора определяет графу в принадлежащей
таблицы. Возьмите значение команды структуры (занесение в
начальной строке) из находящейся рядом таблицы.
Выход из редактора структуры
Нажмите клавишу END. УЧПУ преобразовывует данные, уже
сохраняиеся в таблицы, на новый формат. Элементы, не
возможные для УЧПУ для преобразования на новую структуру,
обозначаются с # (нпр. если Вы уменьшили ширину графы).
УЧПУ может обрабатывать максимально 200 знаков
на одну строку и максимально 30 граф.
Если вставляете в имеющуюся таблицу
дополнительно ещё одну графу, то УЧПУ не
перемещает автоматически уже занесенных
значений.
Структурная
команда
Значение
NR
Номер графы
НАЗВАНИЕ/
NAME
Загаловок графы
ТИП
N: Цифровой ввод
C: Алфавитно-цифровой ввод
L: значение ввода Long
X: жестко определенный формат для даты и
времени: чч:мм:сс дд.мм.гггг
WIDTH
Ширина графы. Для типа N включая знак
числа, запятую и места после запятой Для
типа X оператор решает определяя ширину
графы, следует ли УЧПУ записывать в
памяти полностью дату или только время
DEC
Количество мест после запятой (макс. 4,
воздействует только для типа N )
ENGLISH
до
HUNGARIA
Диалоги в зависимости от языка до
(максимально 32 знака)
