Функция
PLANE:
нак
л
онение
пл
о
с
ко
сти
обрабо
тки
(
опция
ПО
1)
Определение плоскости обработки через
угол Эйлера: PLANE EULER
Применение
Углы Эйлера определяют плоскость обработки через вплоть до
трех поворотов вокруг наклоненной системы координат
станка. Три угла Эйлера были определены швейцарским
математиком Эйлером. При применении в системе координат
станка возникают следующие значения:

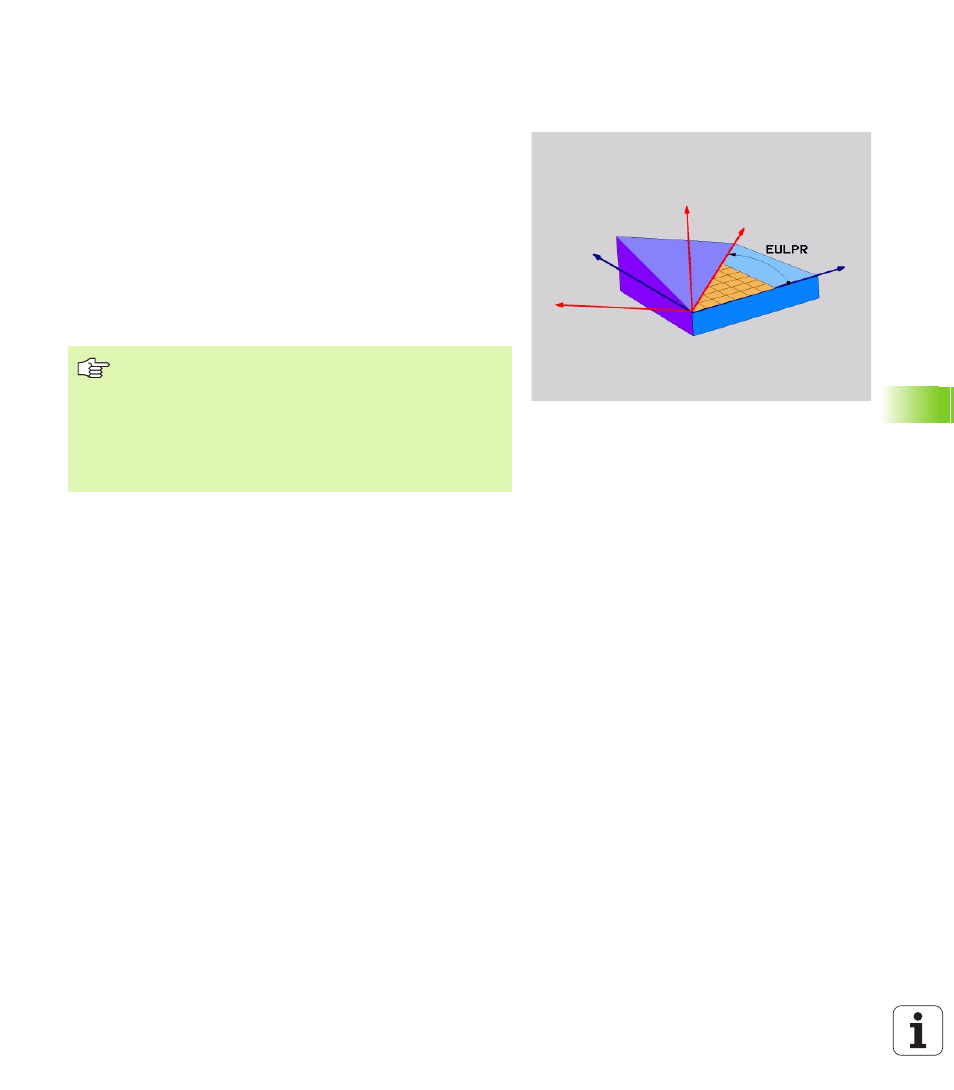

Угол прецесии
EULPR
Поворот системы координат вокруг оси Z
Угол нутации
EULNU
Поворот системы координат вокруг
смещенной на угол прецесси оси X
Угол вращения
EULROT
Поворот наклоненной плоскости обработки
вокруг наклоненной оси Z
Обратите внимание перед программированием
Описанная выше последовательность поворотов
действует независимо от активной оси инструмента.
Описание параметров для поведения при
позиционировании: Смотри „Определить поведение
при позиционировании функции PLANE”, страница
564.
