ЧИСТОВАЯ ОБРАБОТКА СО СТОРОНЫ
(цикл 24)
УЧПУ перемещает инструмент по круговой траектории
тангенциально к подконтурам. Каждый подконтур
обрабатывается отдельно.
Направление вращения? По часовой стрелке =
–1 Q9:
направление обработки:
+1:Поворот против часовой стрелки
–1:Поворот по часовой стрелке
Глубина врезания Q10 (инкрементно): размер, на
который инструмент каждый раз врезается
Подача врезания Q11: подача врезания
Подача очистки Q12: подача фрезерования
Припуск на чистовую обработку со стороны
Q14 (инкрементно): припуск для многократной
чистовой обработки; остаток очищается, если
введите Q14 = 0
Пример: NC-кадры
61 CYCL DEF 24 ЧИСТ.ОБРАБ.СО СТОРОНЫ
Q9=+1
;НАПРАВЛЕНИЕ ВРАЩЕНИЯ
Q10=+5
;ГЛУБИНА ВРЕЗАНИЯ
Q11=100 ;ПОДАЧА ВРЕЗАНИЯ
Q12=350 ;ПОДАЧА ЧЕРН.ОБР.
Q14=+0
;ПРИПУСК СО СТОРОНЫ

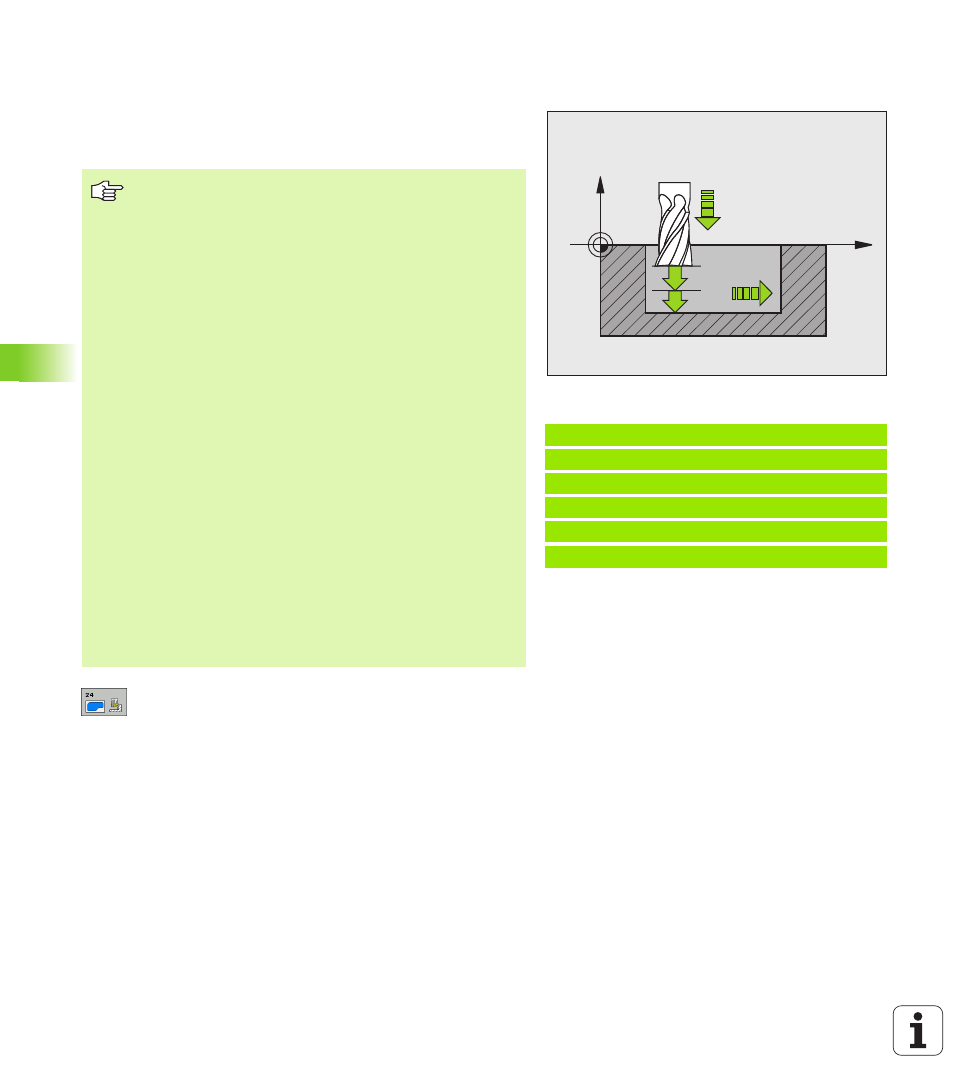

X
Z
Q11
Q12
Q10
Обратите внимание перед программированием
Сумма припуска на чистовую оброботку бока (Q14) и
радиуса чистового инструмента должна быть меньше
суммы припуска на чистовую обработку бока
(Q3,Zyklus 20) и радиуса протяжного инструмента.
Если отрабатывается цикл 24 без выполнения
черновой обработки с циклом 22, действует указанный
вверху расчёт так же; радиус протяжного инструмента
имеет значение “0”.
Можете использовать цикл 24 также для
фрезерования контура. Тогда следует
дефинировать фрезеруемый контур как отдельный
остров (без ограничения кармана) и
в цикле 20 ввести припуск на чистовую обработку
(Q3) больше, чем сумма из припуска на чистовую
обработку Q14 + радиус используемого инструмента
УЧПУ самостоятельно устанавливает точку старта для
чистовой обработки. Точка старта зависит от наличия
места в кармане и программированного в цикле 20
припуска.
TNC рассчитывает точку старта в зависимости от
последовательности при отработке. Если выбираете
цикл чистовой обработки с помощью клавиши GOTO и
запускается программа, то точка старта может
находится в другом месте, чем при отработке
программы с определенной последовательностю.
