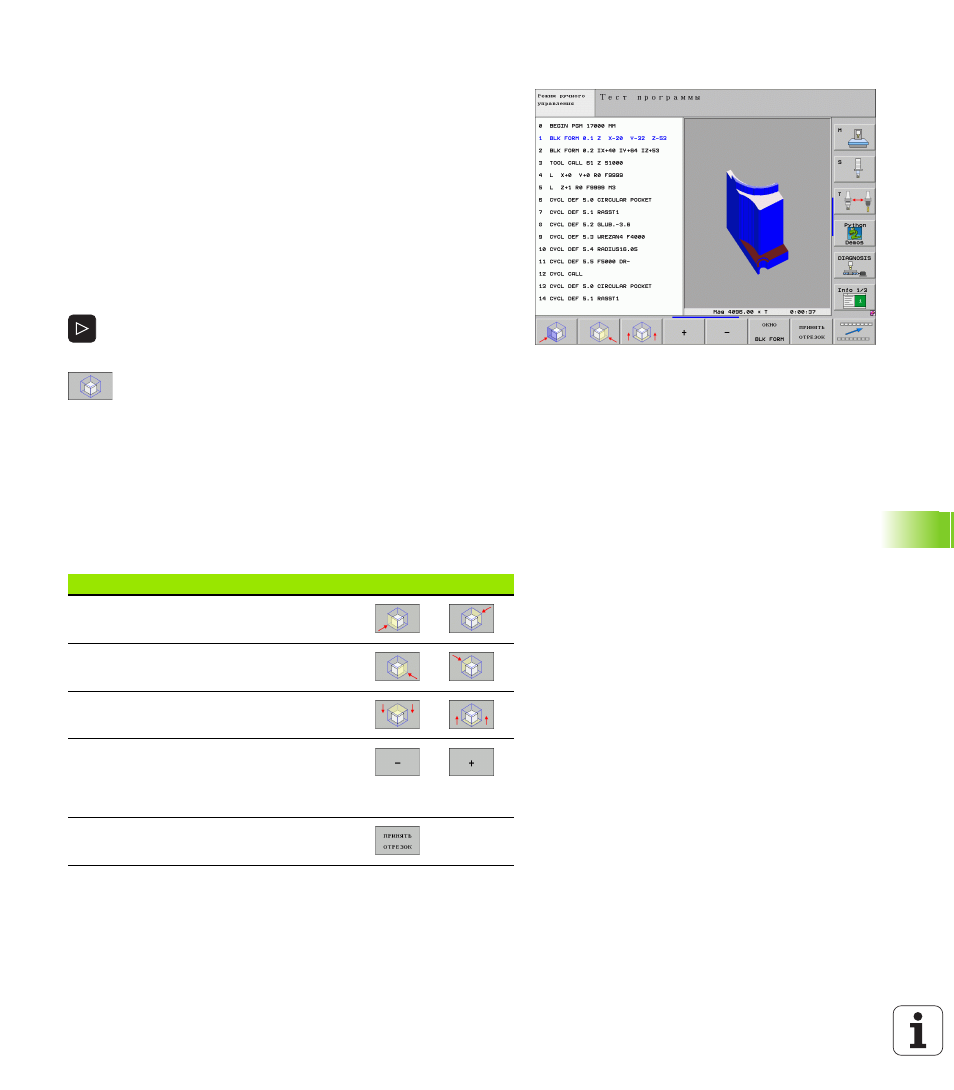

Увеличение участка
Участок можете изменять в режиме работы Тест программы и в
режиме работы прогона программы во всех видах.
Для этого надо остановить графическое моделирование и
выполнение программы. Увеличение фрагмента всегда
действует во всех видах изображения.
Изменение увеличения отрезка
Softkeys смотри таблицу
Если это необходимо, остановить графическое моделирование
Softkey-линейку переключить в режиме работы Тест программы
или в режиме выполнения программы, до появления softkey
выбора для увеличения отрезка.
Переключать строку программируемых клавиш, до
появления клавиши для выбора функции
увеличения участка
Выбор функции для увеличения отрезка
Выбор стороны детали с помощью softkey (смотри
таблица внизу)
Заготовку уменьшить или увеличить: softkey „–“
или „+“ деражать нажатым
Тест программы или выполнение программы
запускать заново с помощью программируемой
клавиши СТАРТ (RESET + СТАРТ
восстановливает началную форму и размеры
обрабатываемой детали)
Функция
Softkeys
Выбор левой/правой стороны заготовки
Выбор передней/задней стороны
загатовки
Выбор внешней/нижней стороны
загатовки
Поверхности резания для уменьшения
или
увеличения обрабатываемой детали
передвинуть
Подтверждение ввода фрагмента
