траект

ории

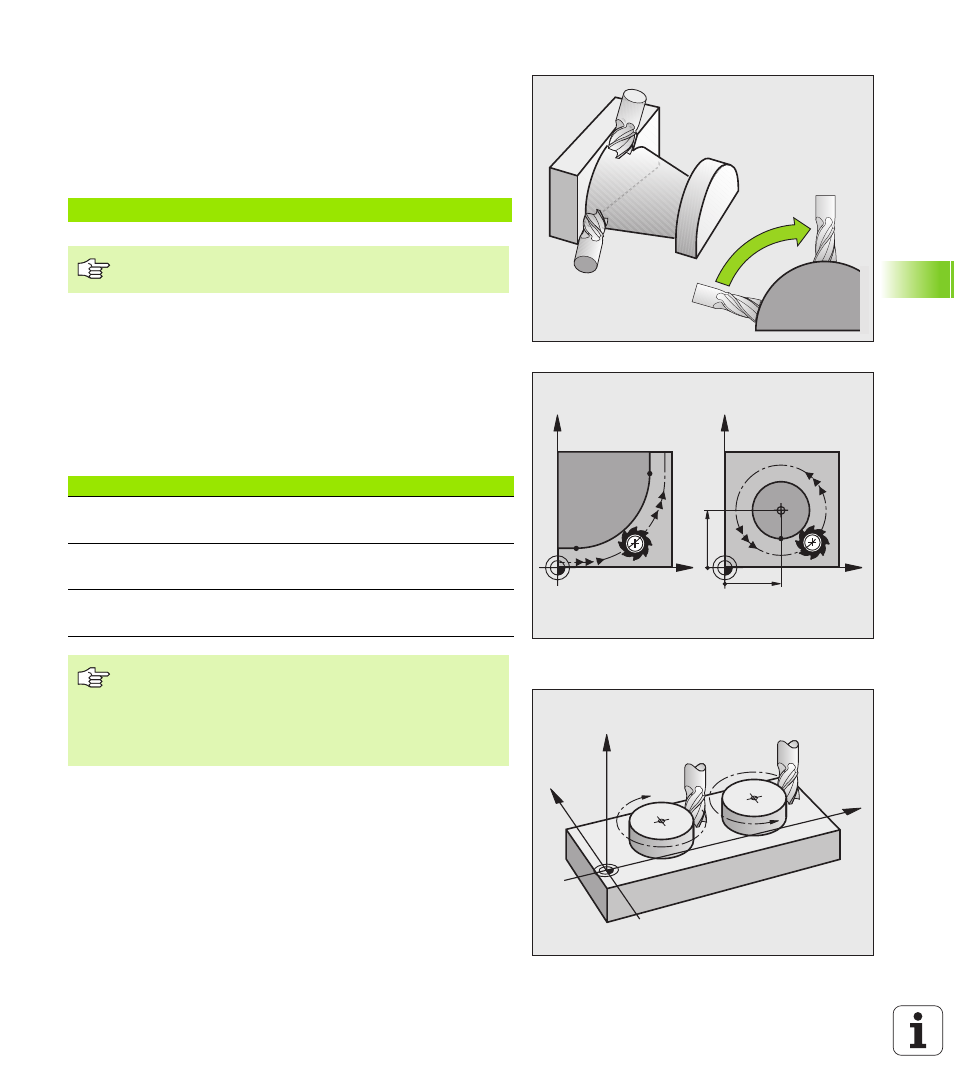

Ввод больше чем трёх координат
УЧПУ может управлять одновременно до 5 осями. (ПО-опция) В

случае обработки с 5 осьями перемещаются на пример 3

линейные и 2 оси вращения одновременно.

Программа обработки для такой обработки поставляется обычно

системой САПР и не может составляться на станке.

Пример:

Окружности и дуги окружности
В случае круговых движений УЧПУ перемещает две оси станка

одновременно: инструмент передвигается относительно

заготовки по круговой траектории. Для круговых движений можете

ввести центр окружности CC.

С функциями траектории для дуг окружности программируются

окружности на главных плоскостях: главная плоскость должна

определяться при вызове инструмента TOOL CALL путем

определения оси шпинделя:

Направление вращения DR при круговых движениях
Для круговых движений без тангенциального перехода к другому

элементу контура вводится направление вращения DR:

Направление вращения по часовой стрелке: DR–

Вращение против часовой стрелки: DR+

L X+20 Y+10 Z+2 A+15 C+6 R0 F100 M3

Движение больше чем 3 осей не поддерживается

графически УЧПУ.

X

Y

X

Y

CC

X

CC

Y

CC

Ось шпинделя

Главная плоскость

Z

XY, также

UV, XV, UY

Y

ZX, также

WU, ZU, WX

X

YZ, также

VW, YW, VZ

Окружности, не лежащие параллельно к главной

плоскости, программируете также с помощью функции

“Наклонение плоскости обработки ”(смотри

„ПЛОСКОСТЬ ОБРАБОТКИ (цикл 19, ПО-опция 1)”,

страница 529) или с помощью Q-параметров (смотри

„Принцип действия и обзор функций”, страница 602).

CC

CC

DR–

DR+

X

Z

Y
