178 4 Программирование: основы, управление файлами, помощь при программировании, управление палетами
4.14
Уп
р
а
в
л
ен
и
е
пал
етами

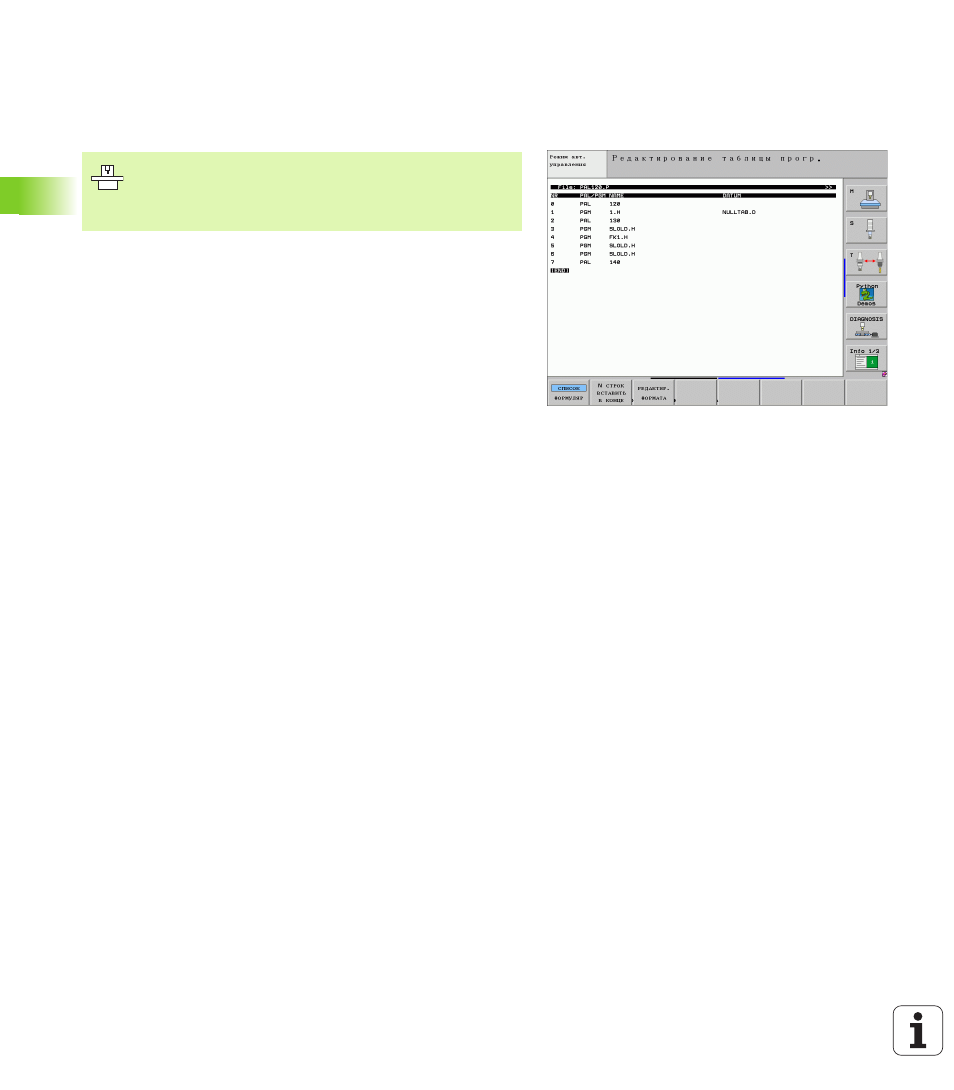

4.14 Управление палетами
Применение
Таблицы палет применяются в центрах обработки вместе с
устройствами смены палет: таблица палет вызывает для разных
палет принадлежащие к ним программы обработки и активирует
перемещение нулевых точек или таблицы нулевых точек.
Можете использовать таблицы палет для отработки друг за
другом разных программ с разными опорными точками.
Таблицы палет содержат следующие сведения:
„ PAL/PGM (занесение объязательно требуется):
Обозначение палета или ЧУ-программа (с помощью клавиши
ENT или NO ENT выбирать)
„ NAME (занесение объязательно требуется):
Имя палеты или имя программы. Имена палет определяет
производитель станков (соблюдать информацию инструкции
станка). Имена программ должны сохраняться в том же самом
списке как и таблицы палет, в другом случае Вы вынуждены
вводить полное название тракта программы.
„ PRESET (ввод на выбор):
Preset-номер из таблицы предустановки. Здесь дефинируемый
номерPreset интерпретируется УЧПУ либо как опорная точка
палет (ввод PAL в графе PAL/PGM) или как опорная точка
обрабатываемой детали (ввод PGM в строке PAL/PGM)
„ DATUM (занесение на выбор):
Имя таблицы нулевых точек. Таблицы нулевых точек должны
сохранятся в том же самом списке как и таблицы палет, в
другом случае Вы вынуждены вводить полное название
таблицы нулевых точек. Нулевые точки из таблицы нулевых
точек активируете в ЧУ-программе с помощью цикла 7
ПЕРЕМЕЩЕНИЕ НУЛЕВОЙ ТОЧКИ
„ X, Y, Z (занесение на выбор, другие оси возможны):
В случае названий палет, программированные координаты
относятся к нулевой точке станка. В случае ЧУ-программ
программированные координаты относятся к нулевой точке
палет. Эти занесения переписывают опорную точку, которую Вы
установили в последнем в режиме работы Ручное управление.
С помощью дополнительной функции M104 можете
активировать последнюю установленную опорную точку. С
Управление палетами это функция зависящая от
станка. Ниже описывается стандартный обьём
функции. Обратите кроме того внимание на
информацию в инструкции облуживания станка.
