482
8 Программирование: циклы
8.8 SL-
цик
лы

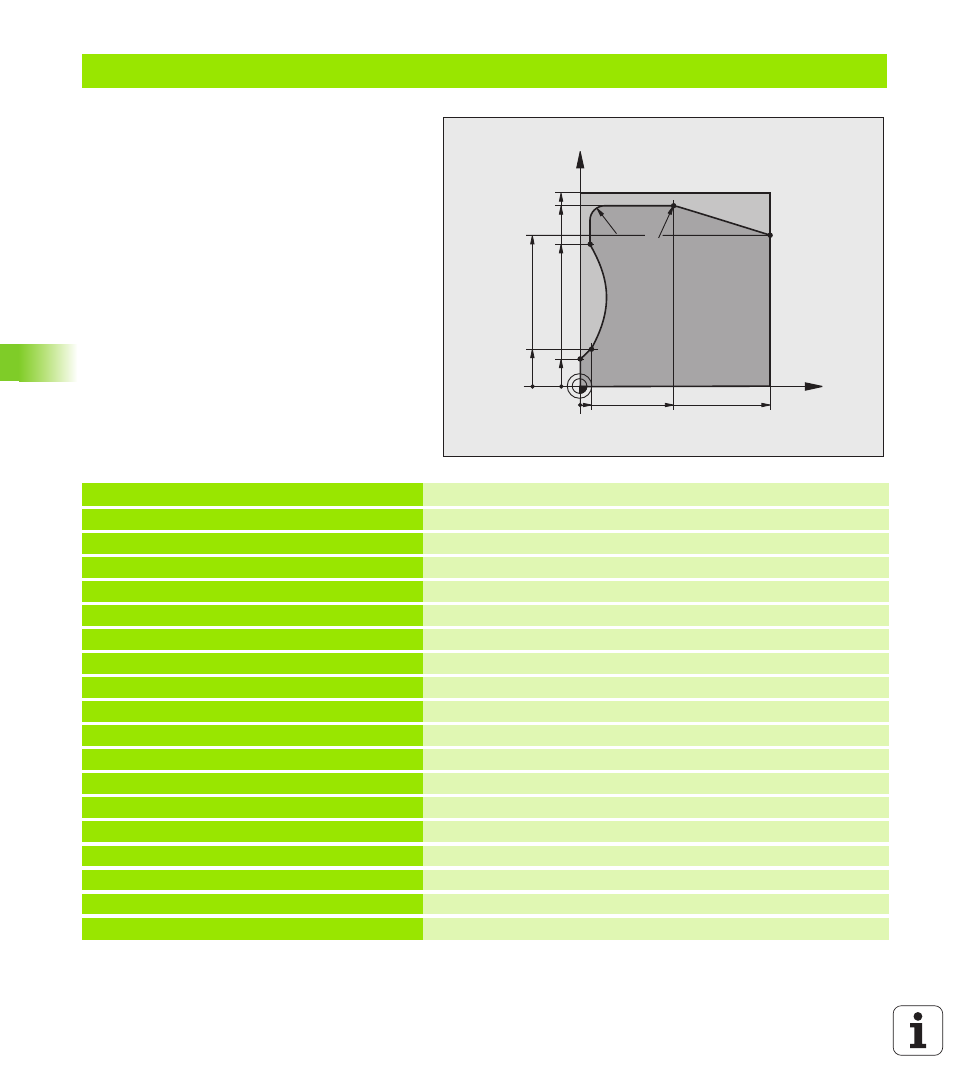

Пример: выделение контура
0 BEGIN PGM C25 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-40
Дефиниция заготовки
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+10
Определение инструмента
4 TOOL CALL 1 Z S2000
Вызов инструмента
5 L Z+250 RO FMAX
Отвод инструмента от загатовки
6 CYCL DEF 14.0 КОНТУР
Определить подпрограмму контура
7 CYCL DEF 14.1 МЕТКА КОНТУРА 1
8 CYCL DEF 25 ВЫДЕЛЕНИЕ КОНТУРА
Определить параметры обработки
Q1=-20
;ГЛУБИНА ФРЕЗЕРОВАНИЯ
Q3=+0
;ПРИПУСК СО СТОРОНЫ
Q5=+0
;КООРД. ПОВЕРХ.
Q7=+250 ;БЕЗОПАСНАЯ ВЫСОТА
Q10=5
;ГЛУБИНА ВРЕЗАНИЯ
Q11=100 ;ПОДАЧА ВРЕЗАНИЯ
Q12=200 ;ПОДАЧА ФРЕЗЕРОВАНИЯ
Q15=+1
;ВИД ФРЕЗЕРОВАНИЯ
9 CYCL CALL M3
Вызов цикла
10 L Z+250 R0 FMAX M2
Свободный ход инструмента, конец программы
X
Y
5
20
100
100
80
50
95
75
15
R7
,5
R7
,5
