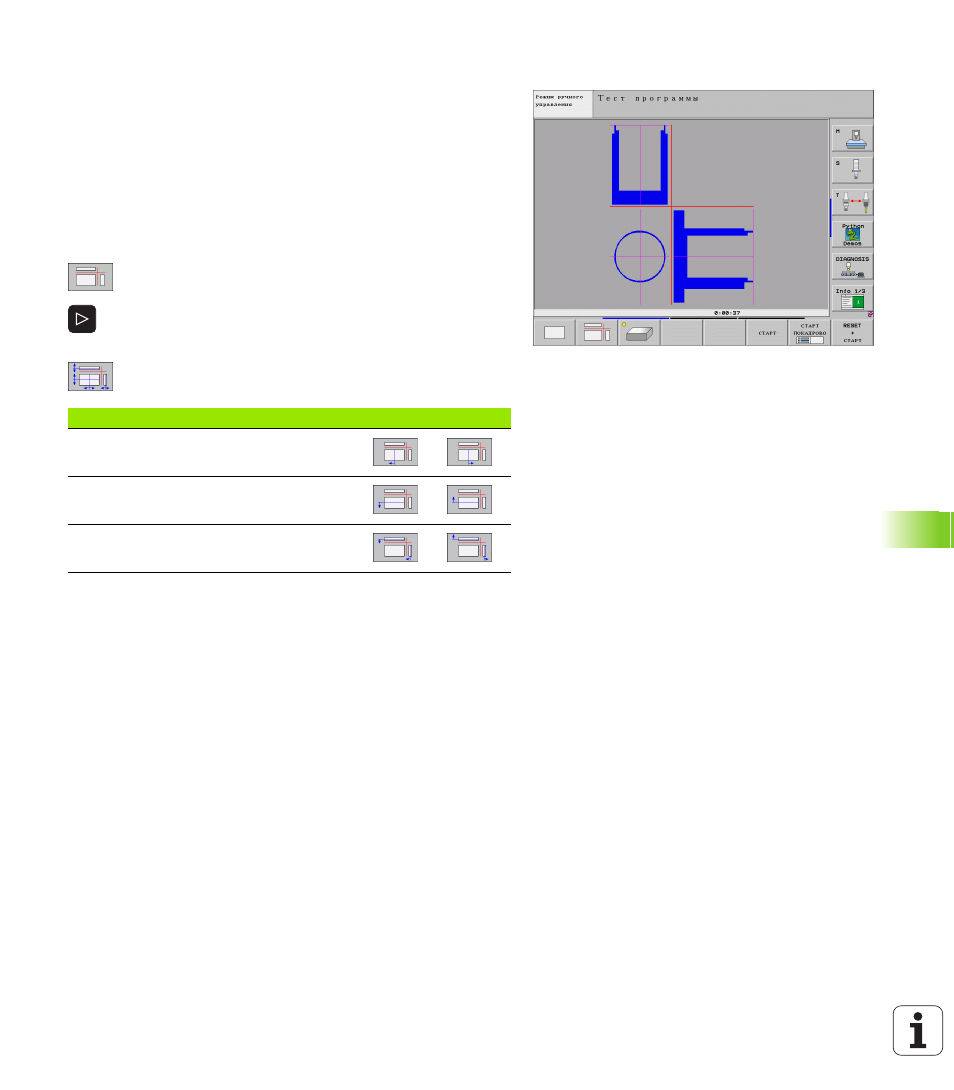

Изображение в 3 плоскостях
Изображение показывает вид сверху с двумя сечениями, похоже
технического чертёжа. Символ налево под графикой указывает,
соответствует ли изображение методу проекции 1 или методу
проекции 2 согласно норме ДИН 6, часть 1 (выбор через MP7310).
В случае изображения в 3 плоскостях находятся в распоряжении
функции для увеличения фрагмента смотри „Увеличение
Дополнительно можно смещать плоскость резания используя
softkeys:
Выбрать softkey для изображения загатовки в 3
плоскостьях
Переключать строку программируемых клавиш,
пока не появится клавиша для выбора функции
смещения плоскости резания
Выбрать функцию для смещения плоскости
резания: TNC показывает следующие softkeys
Положение плоскости резания видно во время перемещения на
экране.
Базисная настройка плоскости резания так избрана, что она
лежит на плоскости обработки в центре детали и на оси
инструментов на верхней грани детали.
Координаты линии резания
ЧПУ указывает координаты линии резания, относительно нулевой
точки обрабатываемой детали, внизу в окне графики.
Изображаются только координаты на плоскости обработки. Эту
функцию активируем с помощью параметра станка 7310.
Функция
Softkeys
Вертикальную плоскость резания
передвинуть направо или налево
Вертикальную плоскость передвинуть
вперед или назад
Горизонтальную плоскость резания
передвинуть вверх или вниз
