392 8 Программирование: циклы
8.5
Цик
л
ы
для
св
ер
л
ения
, нарез
а
ния
вну
тренней
резьбы
и
фрез
еров
ания
резьбы

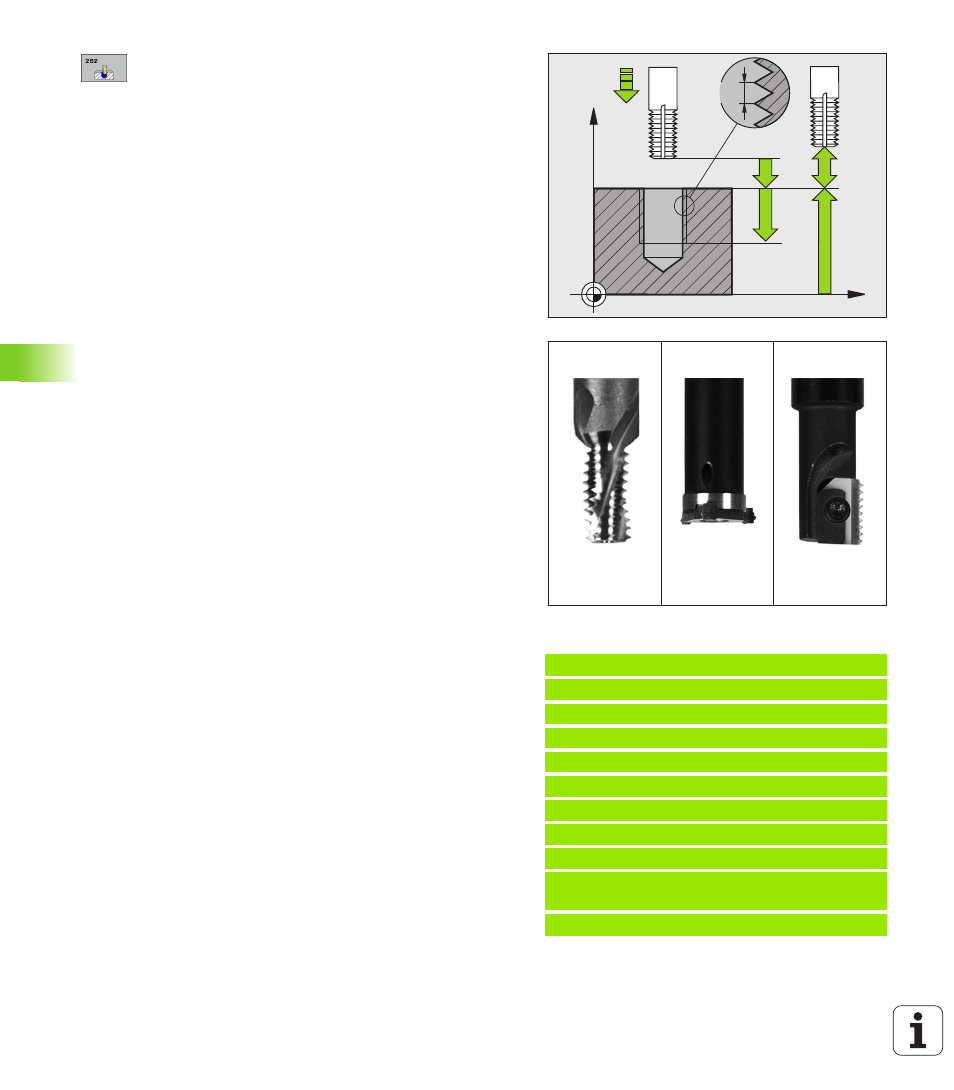

 Заданный диаметр Q335: номинальный диаметр
резьбы
 Шаг резьбы Q239: шаг резьбы. Знак числа
определяет правую или левую резьбу:
+= правая резьба
– = левая резьба
 Глубина резьбы Q201 (инкрементно): расстояние
между поверхностью заготовки и дном резьбы
 Смещение Q355: Количество витков резьбы, на
которые смещается инструмент:
0 = 360° винтовая линия на глубину резьбы
1 = непрерывная винтовая линия по всей длине
резьбы
>1 = несколько Helix-траекторий с подводом и
отводом, между ними УЧПУ смещает инструмент
на Q355 умножить на шаг
 Подача предпозиционированя Q253: скорость
перемещения инструмента при врезании в
заготовку или при выводе из заготовки в мм/мин
 Вид фрезерования Q351: вид обработки
фрезерованием при M3
+1 = попутное фрезерование
–1 = встречное фрезерование
 Безопасное расстояние Q200 (инкрементно):
расстояние вершина инструмента – поверхность
заготовки
 Коорд. поверхности заготовки Q203
(абсолютная): координата поверхности заготовки
 2-ое безопасное расстояние Q204 (в
прирощениях): координата оси шпинделя, на
которой не может произойти столкновение
инструмента и заготовки (зажимного
приспособления)
 Подача фрезерования Q207: скорость
перемещения инструмента при фрезеровании в
мм/мин
Пример: ЧУ-кадры
25 CYCL DEF 262 ФРЕЗЕРОВАНИЕ РЕЗЬБЫ
Q335=10 ;ЗАДАННЫЙ ДИАМЕТР
Q239=+1.5 ;ШАГ
Q201=-20 ;ГЛУБИНА РЕЗЬБЫ
Q355=0
;ДОПОЛ.ОБРАБОТКА
Q253=750 ;ПОДАЧА ПРЕДПОЗИЦ.
Q351=+1 ;ВИД ФРЕЗЕРОВАНИЯ
Q200=2
;БЕЗОПАСНОЕ РАССТОЯНИЕ
Q203=+30 ;КООРД. ПОВЕРХ.
Q204=50 ;2-ОЕ БЕЗОПАСНОЕ
РАССТОЯНИЕ
Q207=500 ;ПОДАЧА ФРЕЗЕРОВАНИЯ
X
Z
Q203
Q253
Q239
Q201
Q204 Q200
Q355 = 1 Q355 > 1 Q355 = 0
