HEIDENHAIN iTNC 530
447
8.7
Цик
л
ы
для
произв
едения
обра
зцов
из
то
ч
е
к

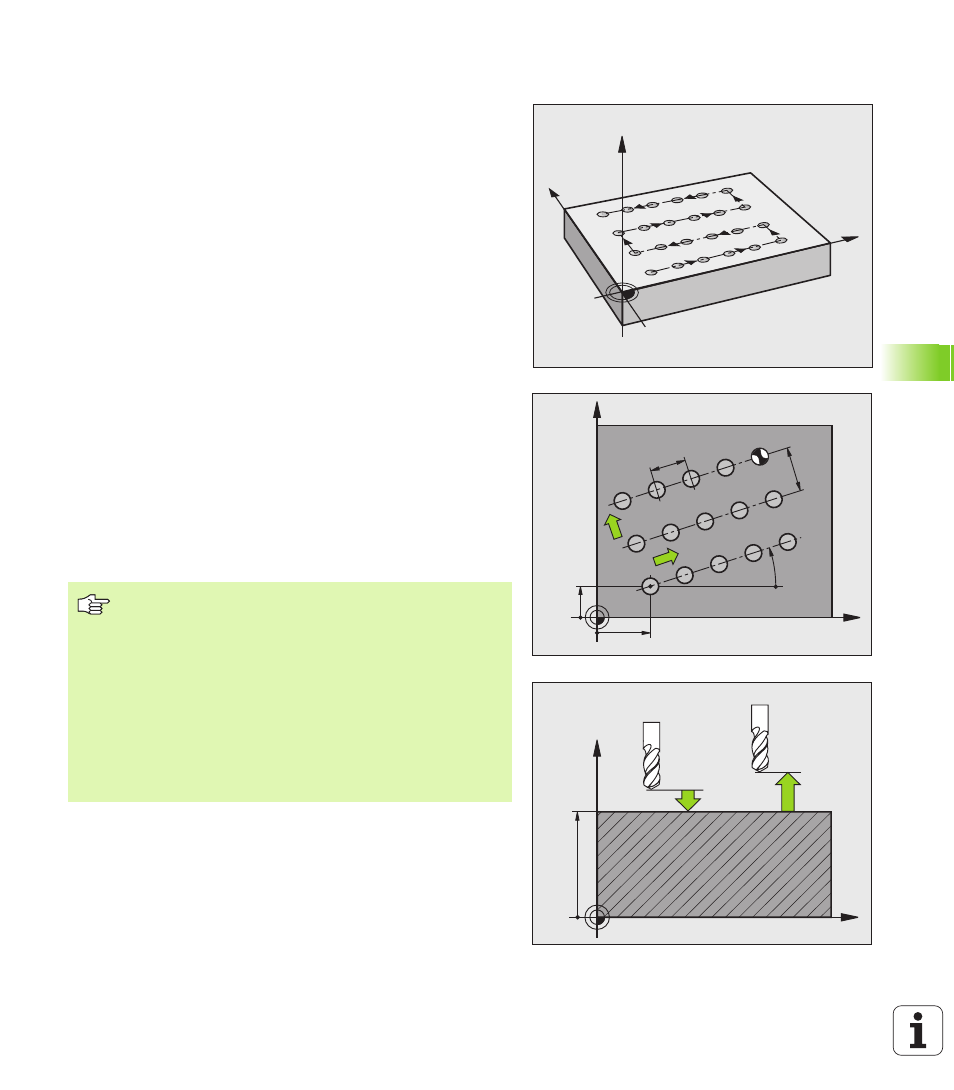

ОБРАЗЦЫ ТОЧЕК НА ЛИНИЯХ (цикл 221)
1 УЧПУ позиционирует инструмент автоматически от
актуальной позиции на точку старта первого прохода
Последовательность:
2. подвод на 2-ое безопасное расстояние (ось шпинделя)
подвод к точке старта на плоскости обработки
перемещение на безопасное расстояние над поверхностью
заготовки (ось шпинделя)
2 С этого положения УЧПУ выполняет определённый в
последнюю очередь цикл обработки
3 Затем УЧПУ позиционирует инструмент в положительном
направлении главной оси на точку старта следующего
прохода; инструмент находится при этом на безопасном
расстоянии (или на 2-ом безопасном расстоянии)
4 Эта операция (1 до 3) повторяется, пока будут выполнены все
проходы на первой строке; инструмент стоит на последней
точке первой строки
5 После этого УЧПУ перемещает инструмент к последней точке
второй строки и выполняет там обработку
6 Оттуда УЧПУ позиционирует инструмент в отрицательном
направлении главной оси на точку старта следующего прохода
7 Эта операция (6) повторяется, пока будут выполнены все
проходы второй строки
8 Затем УЧПУ перемещает инструмен на точку старта
следующей строки
9 Маятниковым движением отрабатываются все следующие
строки
X
Y
Z
X
Y
Q226
Q225
Q224
Q238
Q237
N = Q242
N = Q243
X
Z
Q200
Q203
Q204
Обратите внимание перед программированием
Цикл 221 является DEF-активным, что означает, цикл
221 вызывает автоматически определённый в
последнюю очередь цикл обработки.
Если комбинируете один из циклов обработки от 200
до 209 и от 251 до 267 с циклом 221, то Безопасное
расстояние, поверхность заготовки, 2-ое безопасное
расстояние и угол поворота действуют из цикла 221.
Если используется цикл 254 Круглая канавка вместе с
циклом 221, тогда положение канавки 0 не
допускается.
