HEIDENHAIN iTNC 530 377
8.5
Цик
л
ы
для
св
ер
л
ения
, нарез
а
ния
вну
тренней
резьбы
и
фрез
еров
ания
резьбы
 Безопасное расстояние Q200 (инкрементно):
расстояние вершина инструмента – поверхность
заготовки
 Глубина Q201 (инкрементно): расстояние
поверхность заготовки – дно отверстия (вершина
конуса отверстия)
 Подача врезания Q206: скорость перемешения
инструмента при сверлении в мм/мин
 Глубина врезания Q202 (инкрементно): размер,
на который каждый раз врезается инструмент.
Глубина не объязательно является
многократностью глубины врезания. УЧПУ
перемещаестя одним рабочим ходом на глубину
если:
„ глубина врезания и глубина равны друг другу
„ глубина врезания больше глубины
 Коорд. поверхности заготовки Q203
(абсолютная): координата поверхности заготовки
 2-ое безопасное расстояние Q204 (в
прирощениях): координата оси шпинделя, на
которой не может произойти столкновение
инструмента и заготовки (зажимного
приспособления)
 Количество снимаемого материала Q212
(инкрементно): значение, на которое УЧПУ
уменьшает глубину подвода Q202 после каждого
подвода
 Минимальная глубина врезания Q205
(инкрементно): если введено количество снятия
материала, то УЧПУ ограничивает врезание на
заданное с Q205 значение
 Расстояние опережения вверху Q258
(инкрементно): безопасное расстояние для
позиционирования на ускоренном ходе, если
УЧПУ перемещает инструмент после вывода из
отверстия обратно на актуальную глубину
врезания; значение при первом врезании
 Расстояние опережения внизу Q259
(инкрементно): безопасное расстояние для
позиционирования на ускоренном ходе, если
УЧПУ перемещает инструмент после вывода из
отверстия обратно на актуальную глубину
врезания; значение при первом врезании

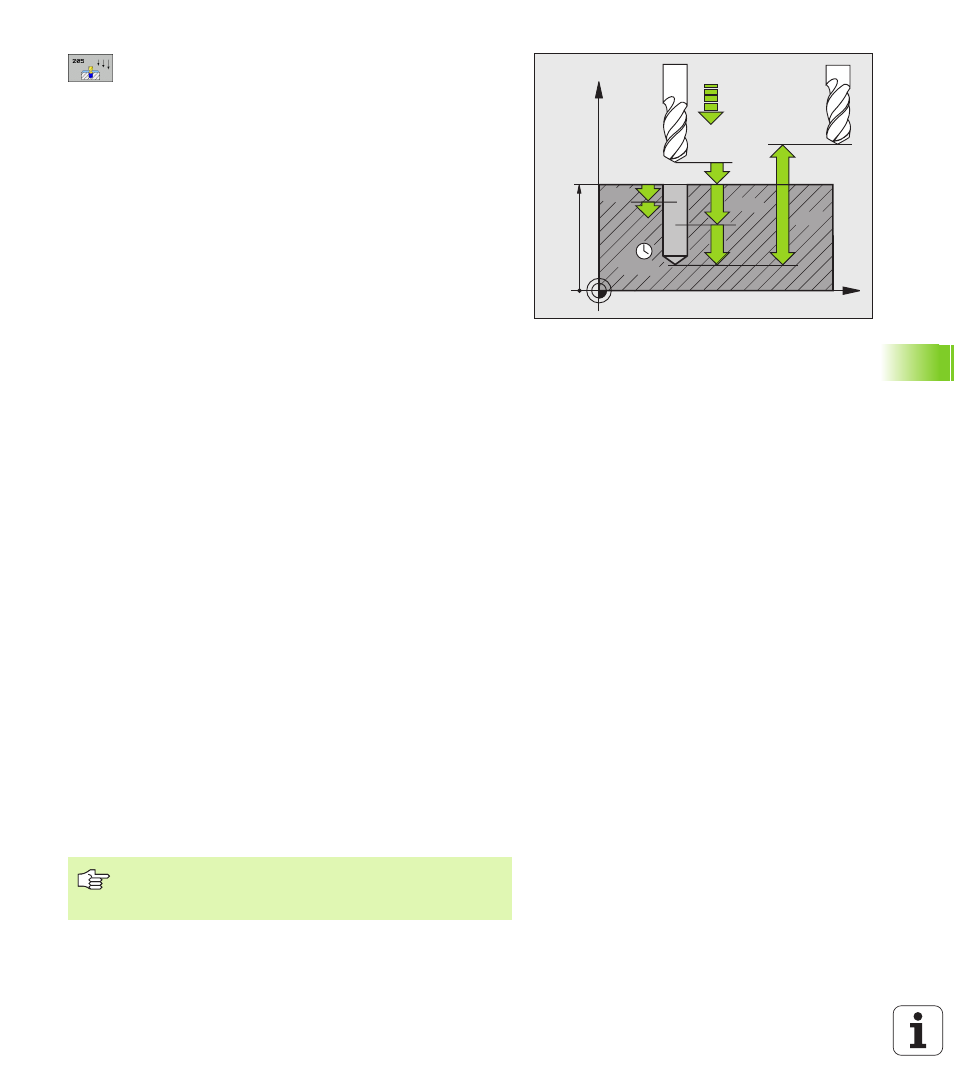

X
Z
Q200
Q201
Q206
Q202
Q203
Q204
Q211
Q257
Если вводится Q258 не равен Q259, то УЧПУ изменяет
равномерно расстояние опережения между первым и
последним врезанием.
