8 Программирование: циклы
8.3
Определ
ение
обра
зц
а
P
A
TTERN DEF
PATTERN DEF использовать
После ввода определения образца, можно его вызывать с
помощью функции CYCL CALL PAT n (смотри „Вызов цикла с
помощью CYCL CALL PAT” на странице 342). TNC выполняет
тогда определенный оператором в последнюю очередь цикл
обработки на определенном образце обработки.

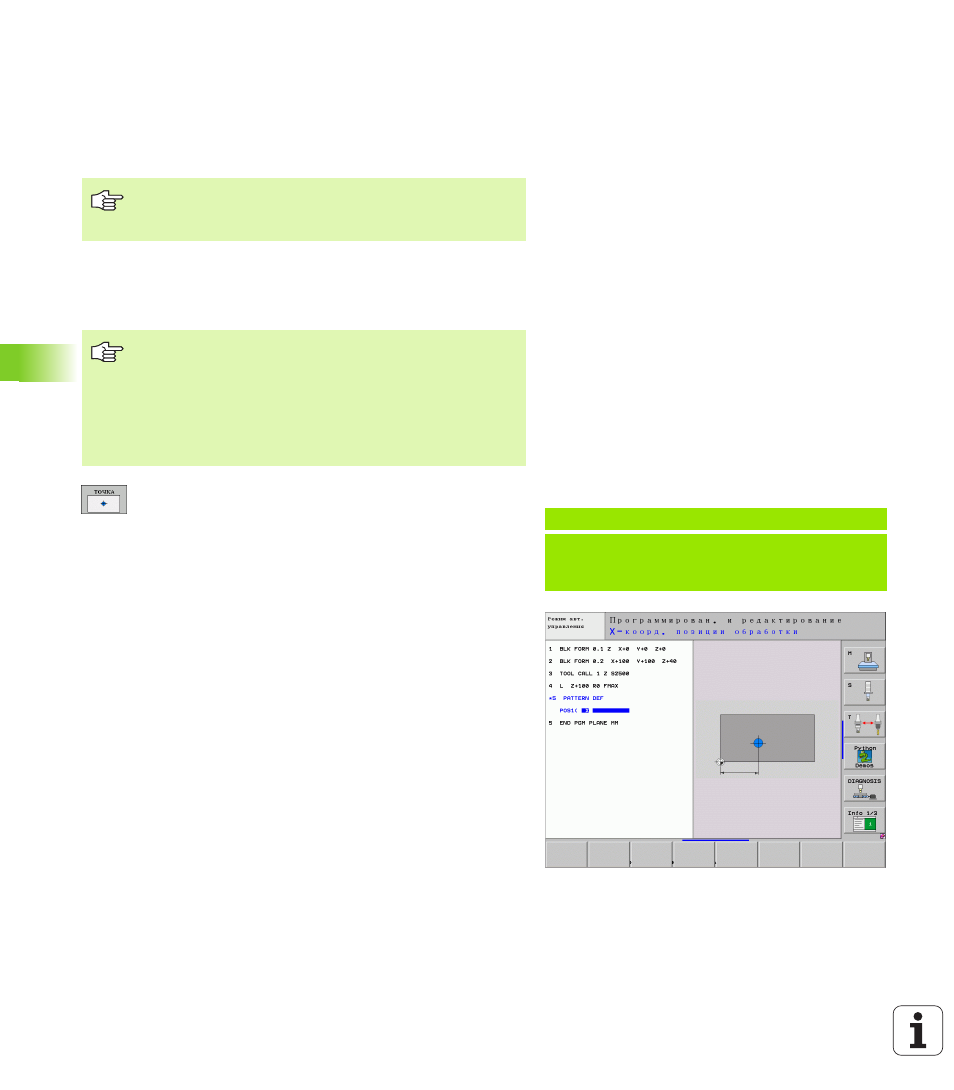

Дефинирование отдельных позиций
обработки
X-координата позиции обраб. (абсолютная):
ввести координату X
Y-координата позиции обраб. (абсолютная):
ввести координату Y
Координата поверхности заготовки
(абсолютная): ввести координату Z, на которой
должна начинаться обработка
Образец обработки остается активным до
определения нового цикла или до выбора с помощью
функции SEL TABEL таблицы точек.
Можно ввести максимально 9 позиций обработки, ввод
следует подтвердить кажды раз с помощью клавиши
ENT.
Если определяется поверхность заготовки в Z не
равна 0, тогда это значение действует дополнительно
до поверхности заготовки Q203, определенной в цикле
обработки.
Пример: ЧУ-кадры
10 L Z+100 R0 FMAX
11 PATTERN DEF
POS1 (X+25 Y+33,5 Z+0)
POS2 (X+50 Y+75 Z+0)
