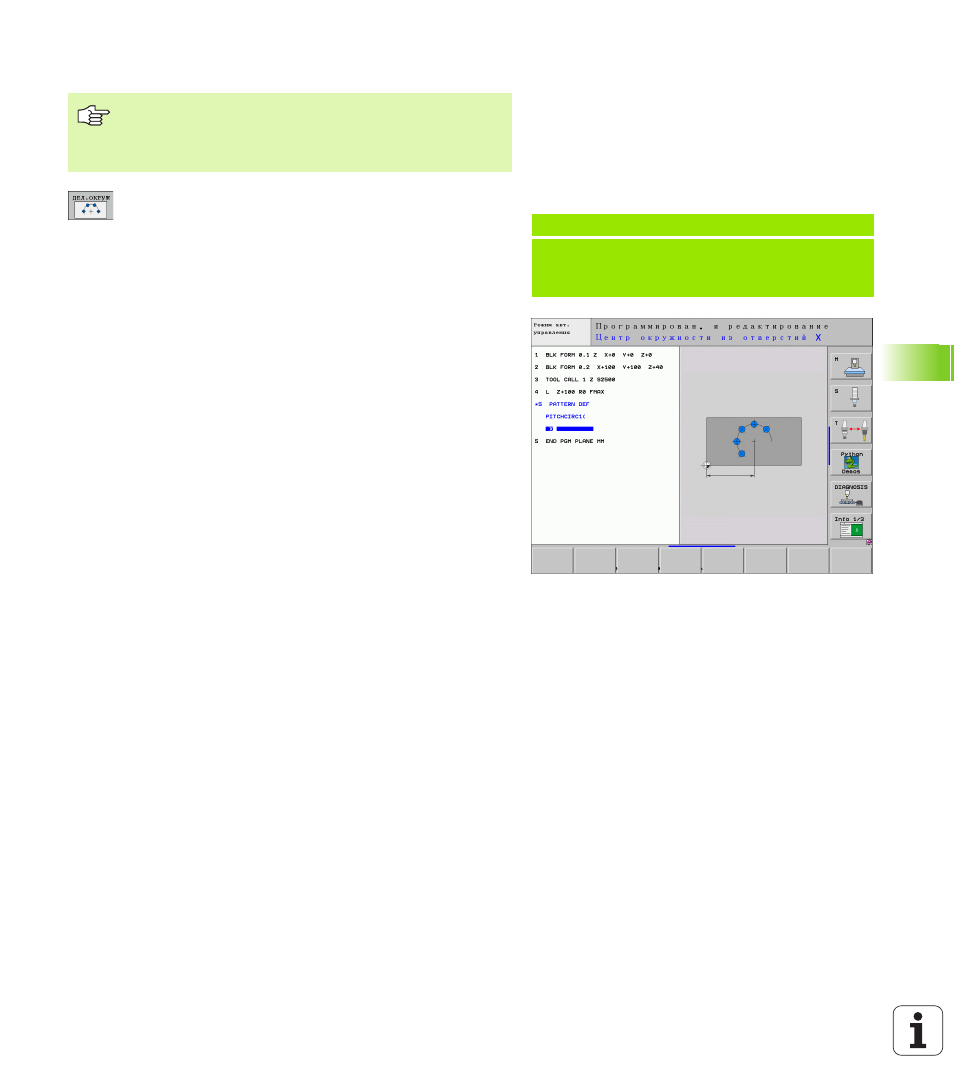

Определение сегмента окружности
Цент окружности из отверстий X (абсолютная):
координата центра окружности на оси X
Цент окружности из отверстий Y (абсолютная):
координата центра окружности на оси Y
Диаметр окружности из отверстий: диаметр
окружности из отверстий
Угол старта: полярный угол первой позиции
обработки. Опорная ось: главная ось активной
плоскости обработки (нпр. X для оси инструмента
Z). Вводимое положительное или отрицательное
значение
Шаг угла/конечный угол: инкрементный
полярный угол между двумя позициями
обработки. Вводимое положительное или
отрицательное значение. Альтернативно можно
ввести конечный угол (переключается с помощью
softkey)
Количество операций обработки: общее
количество позиций обработки на окружности
Координата поверхности заготовки
(абсолютная): ввести координату Z, на которой
должна начинаться обработка
Если определяется поверхность заготовки в Z не
равна 0, тогда это значение действует дополнительно
до поверхности заготовки Q203, определенной в цикле
обработки.
Пример: ЧУ-кадры
10 L Z+100 R0 FMAX
11 PATTERN DEF
PITCHCIRC1 (X+25 Y+33 D80 START+45 STEP30
NUM8 Z+0)
