278
6 Программирование: программирование контуров
6.6
Движ
ение
по
траект
ории
–
Программиров
ание
ра
знообра
зных
ко
нт
уров
FK

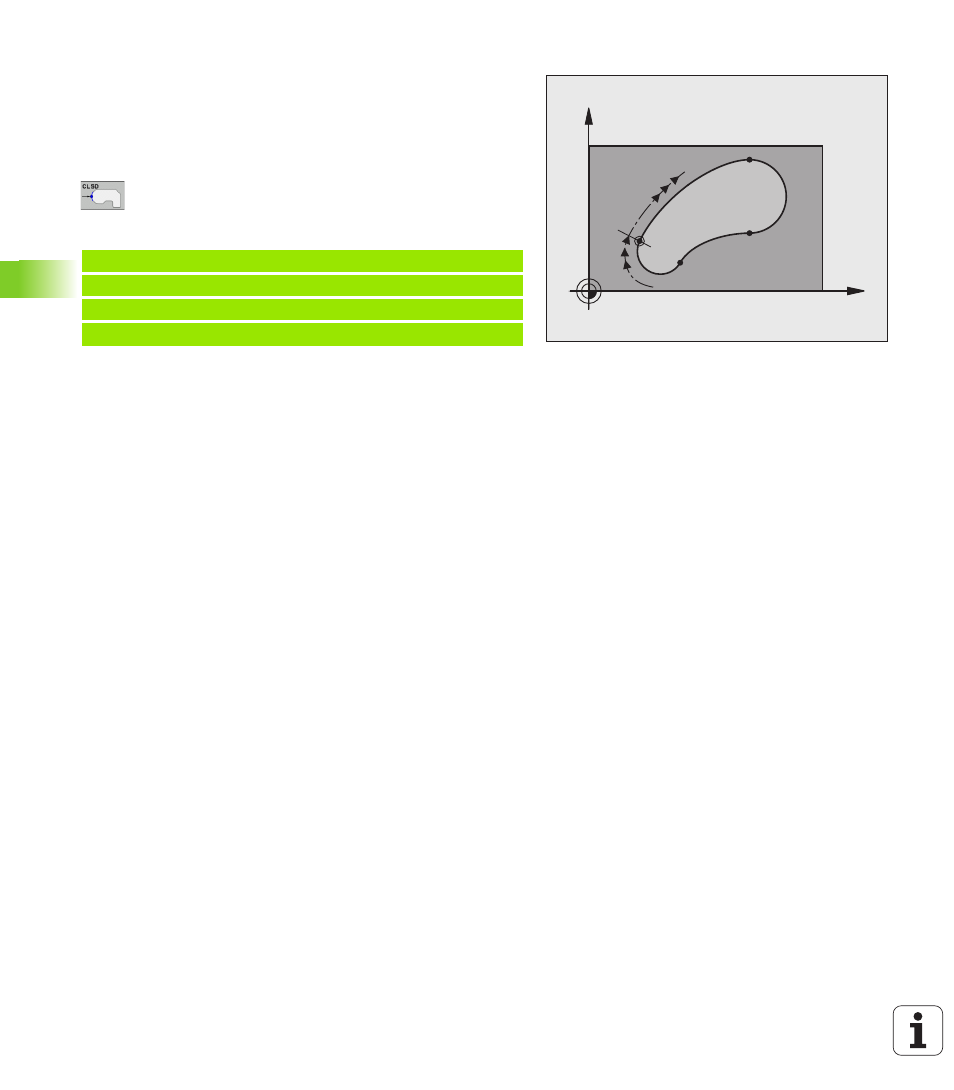

Замкнутые контуры
С softkey CLSD обозначается начало и конец замкнутого контура.
Таким образом уменьшается количество возможных решений для
последнего элемента контура.
CLSD вводится дополнительно к другой данной о контуре в
первом и последнем кадре FK-фрагмента.
ЧУ-кадры в качестве примера
X
Y
CLSD+
CLSD
Начало контура:
CLSD+
Конец контура:
CLSD–
12 L X+5 Y+35 RL F500 M3
13 FC DR- R15 CLSD+ CCX+20 CCY+35
...
17 FCT DR- R+15 CLSD-
