Смотри „круговая траектория c, Вокруг центра окружности cc” на странице 254) – Инструкция по эксплуатации HEIDENHAIN iTNC 530 (340 49x-04)
Страница 254
254
6 Программирование: программирование контуров
6.4
Движ
ения
по
траект
о
рии
–
пр
ям
о
уг
о
льные
к
оор
динаты

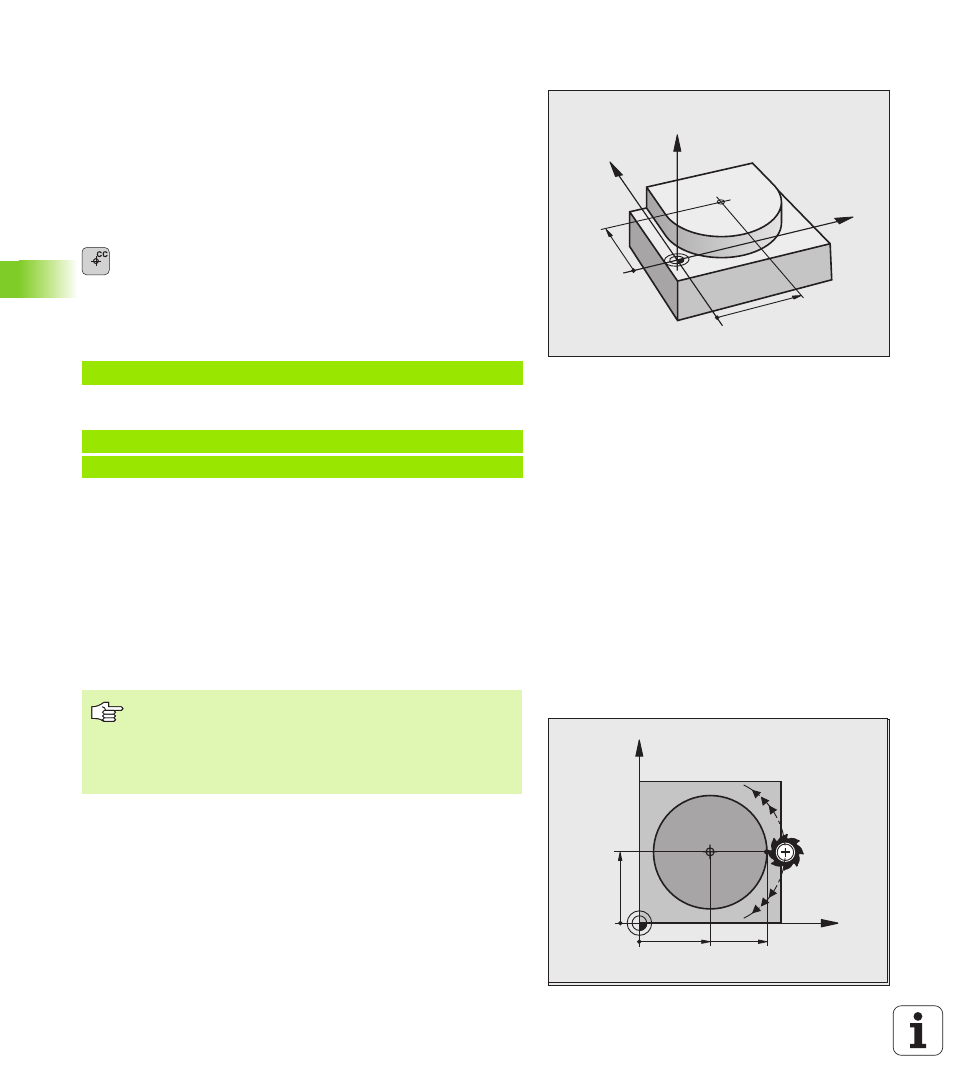

Центр окружности CC
Установите центр окружности для круговых траекторий,
программированных Вами с помощью клавиши C (круговая
траектория C). Для этого
ввести прямоугольные координаты центра окружности на
плоскости обработки или
переписать в последнем программируемую позицию или
переписать координаты с помощью клавиши „ВВОД
ФАКТИЧЕСКОЙ ПОЗИЦИИ”
Координаты CC: ввести координаты для центра
окружности или
Чтобы перенести в последнем
программированную позицию: не вводить
координат
ЧУ-кадры в качестве примера
или
Строки программы 10 и 11 не относятся к рисунку.
Срок действия
Центр окружности остаётся так долго действительным, пока не
программируется новый центр окружности. Можете назначать
центр окружности также для вспомогательных осей U, V и W.
Ввести центр окружности CC инкрементно
Инкрементно введена координата для центра окружности
относится всегда к программированной в последнюю очередь
позиции инструмента.
Круговая траектория C вокруг центра
окружности CC
Определите сначала центр окружности CC, еще перед
программированием круговой траектории C. Программированная
в последнюю очередь позиция инструмента перед C-кадром
является точкой старта круговой траектории.
Переместить инструмент на точку старта круговой траектории
CC
Z
Y
X
X
CC
Y
CC
5 CC X+25 Y+25
10 L X+25 Y+25
11 CC
С помощью CC обозначается позиция в качестве
центра окружности: инструмент не перемещается на
эту позицию.
Центр окружности является одновременно полюсом
для полярных координат.
S
E
X
Y
CC
X
Y
25
45
25
CC
DR+
DR
