HEIDENHAIN iTNC 530
399
8.5
Цик
л
ы
для
св
ер
л
ения
, нарез
а
ния
вну
тренней
резьбы
и
фрез
еров
ания
резьбы

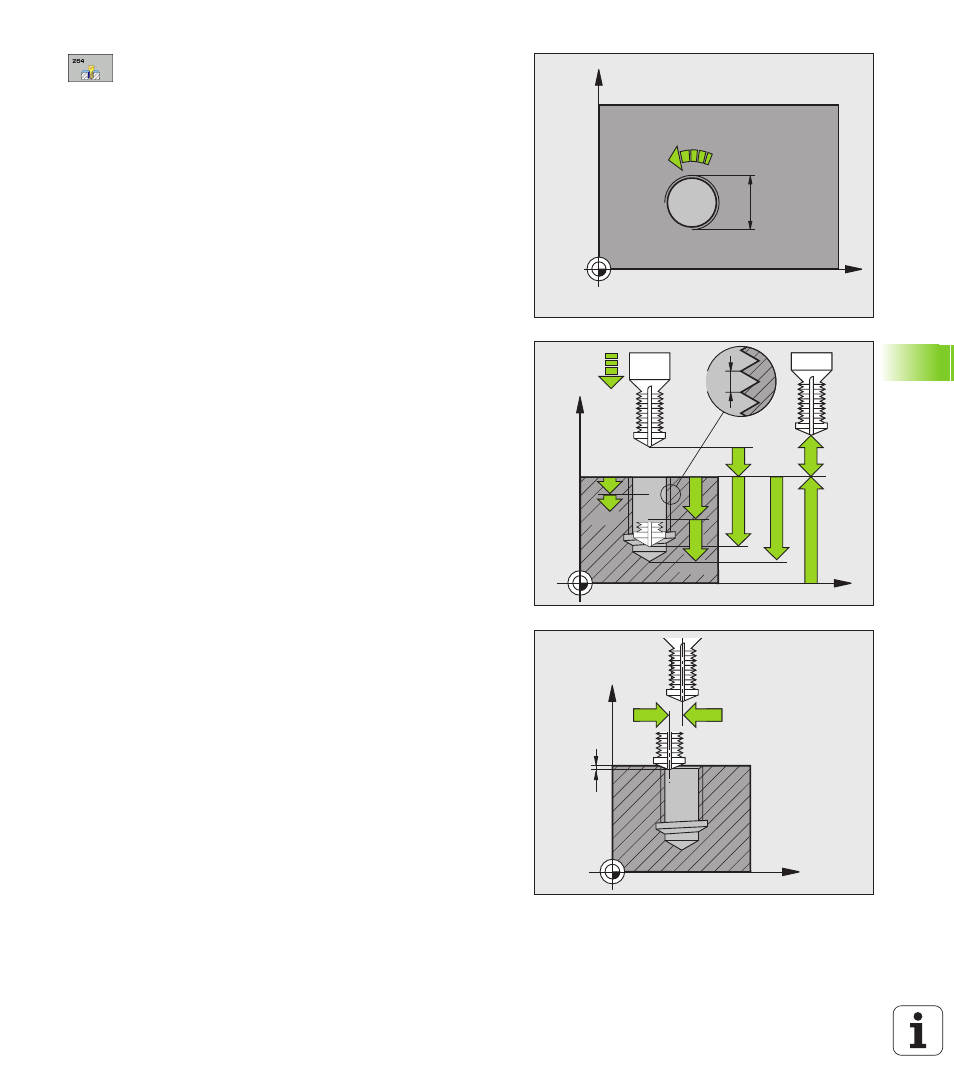

Заданный диаметр Q335: номинальный диаметр
резьбы
Шаг резьбы Q239: шаг резьбы. Знак числа
определяет правую или левую резьбу:
+= правая резьба
– = левая резьба
Глубина резьбы Q201 (инкрементно): расстояние
между поверхностью заготовки и дном резьбы
Глубина сверления Q356: (инкрементно):
расстояние между поверхностью заготовки и дном
отверстя
Подача предпозиционированя Q253: скорость
перемещения инструмента при врезании в
заготовку или при выводе из заготовки в мм/мин
Вид фрезерования Q351: вид обработки
фрезерованием при M3
+1 = попутное фрезерование
–1 = встречное фрезерование
Глубина врезания Q202 (инкрементно): размер,
на который каждый раз врезается инструмент.
Глубина не объязательно является
многократностью глубины врезания. УЧПУ
перемещаестя одним рабочим ходом на глубину
если:
глубина врезания и глубина равны друг другу
глубина врезания больше глубины
Расстояние опережения вверху Q258
(инкрементно): безопасное расстояние для
позиционирования на ускоренном ходе, если
УЧПУ перемещает инструмент после вывода из
отверстия обратно на актуальную глубину
врезания
Глубина сверления до ломания стружки Q257
(инкрементно): подвод, после которого УЧПУ
проводит ломание стружки. Ломание стружки не
производится, если ввели 0.
Возврат при ломании стружки Q256
(инкрементно): значение, на которое УЧПУ
отводит инструмент при ломании стружки
Глубина с торцовой стороны Q358
(инкрементно): расстояние между поверхностью
заготовки и вершиной инструмента при операции
зенкования с торцовой стороны
Смещение зенкования с торцовой стороны
Q359 (инкрементно): расстояние, на которое
УЧПУ смещает центр инструмента из центра
отверстия
X
Y
Q207
Q335
X
Z
Q203
Q239
Q201
Q204
Q200
Q253
Q202
Q257
Q356
X
Z
Q359
Q359
Q358
