264
6 Программирование: программирование контуров
6.5
Движ
ения
по
траект
ории
–
по
лярные
к
оор
динаты

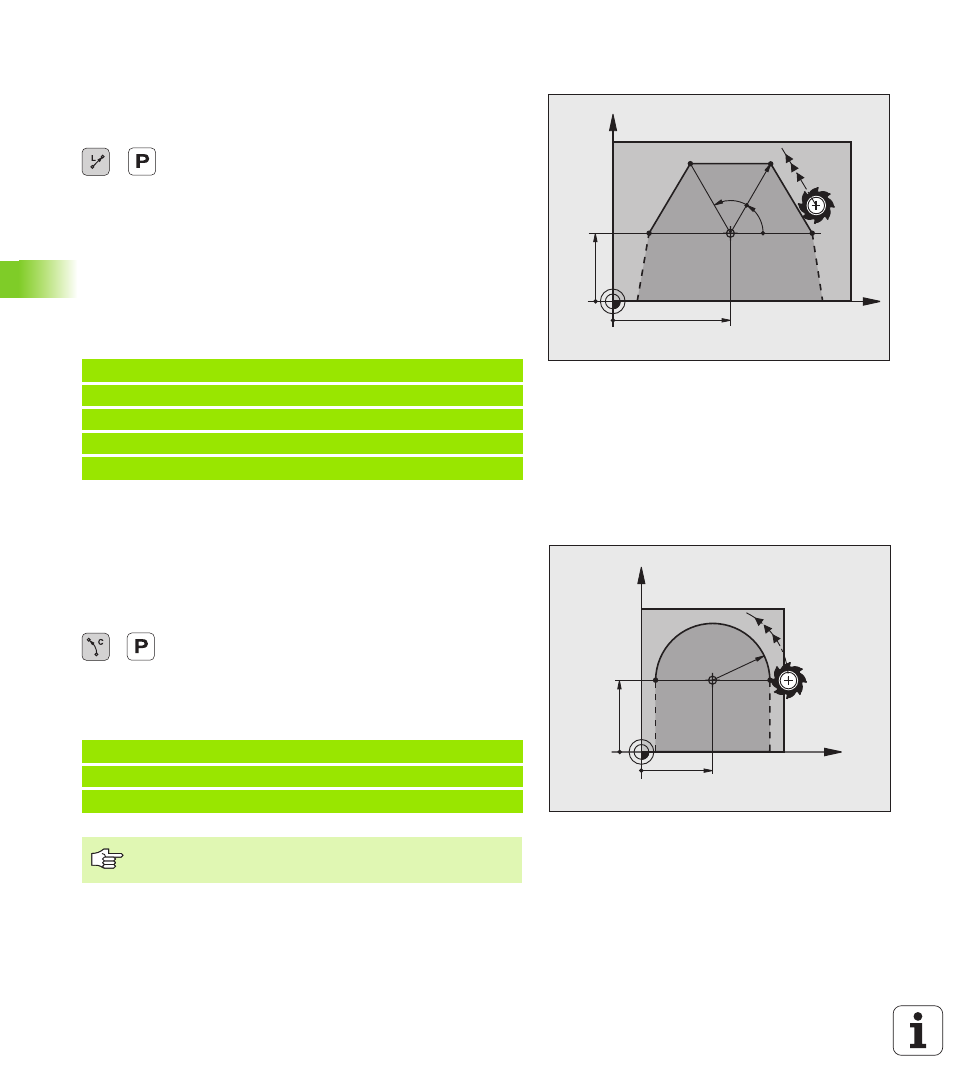

Прямая LP
Инструмент перемещается по прямой от своей актуальной
позиции к конечной точке прямой. Точка старта является
конечной точкой предыдущего кадра.
Полярные координаты-радиус PR: ввести
расстояние конечной точки прямой от полюса CC
Полярные координаты-угол PA: угловое
положение конечной точки прямой между –360° и
+360°
Знак числа PA определен базовой осью угла:
Угол между базовой осью угла и PR против часовой стрелки:
PA>0
Угол между базовой осью угла и PR по часовой стрелке: PA<0
ЧУ-кадры в качестве примера
Круговая траектория CP вокруг полюса CC
Радиус с полярными координатами PR является одновременно
радиусом дуги окружности. PR установлен через расстояние
точки старта к полюсу CC. Программированная в последнюю
очередь позиция инструмента перед CP-кадром является точкой
старта круговой траектории.
Полярные координаты-угол PA: угловое
положение конечной точки круговой траектории
между –99999,9999° и +99999,9999°
Направление вращения DR
ЧУ-кадры в качестве примера
X
Y
45
25
60°
60°
30
CC
12 CC X+45 Y+25
13 LP PR+30 PA+0 RR F300 M3
14 LP PA+60
15 LP IPA+60
16 LP PA+180
X
Y
25
25
R20
CC
18 CC X+25 Y+25
19 LP PR+20 PA+0 RR F250 M3
20 CP PA+180 DR+
В случае инкрементных координат ввести тот же
самый знак числа для DR PA.
