9 Программирование: спецфункции
9.6
Филь
тров
ание
к
о
нт
уров
(FCL
2-
ф
у
нкция
)
9.6 Фильтрование контуров
(FCL 2-функция)
Функция
С помощью этой функции ЧПУ можете фильтровать контуры,
созданные во внешних системах программирования и состоящие
исключительно из кадров прямого перемещения. Фильтр
выглаживает контур и способствует таким образом более
быстрой и безтолчковой обработке.
Исходя из оригинальной программы УЧПУ создает – после ввода
настройки фильтра оператором – отдельную программу со
сфильтрованным контуром.
Выбирать программу, которую следует
фильтровать
Выбрать специальные функции
Выбрать помощь для программирования
Избрать линейку программируемых клавиш для
конвертирования программ

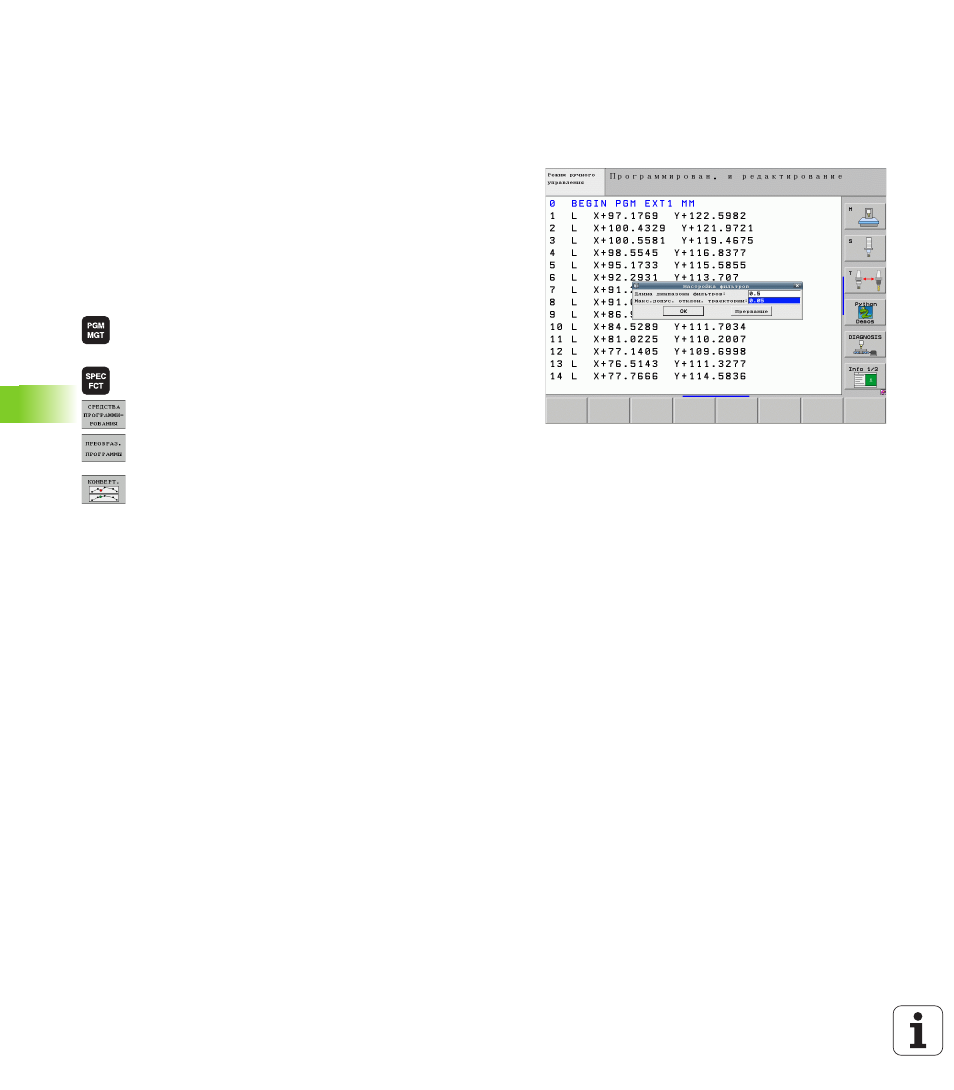

Выбрать функцию фильтра: УЧПУ указует
перекрывающее окно для дефинирования
настройки фильтра
Длину диапазона фильтра в мм (программа в
дюймах: дюймы). Диапазон фильтра дефинирует,
исходя из соответственной наблюдаемой точки,
действительную длину на контуре (перед и за
точкой), в пределах которой УЧПУ должно
фильтровать точки, нажимая клавишу ENT
подтвердить
Ввод максимального допускаемого отклонения от
траектории в мм (программа в дюймах: дюймы):
значение допуска, на которое сфильтрованный
контур может отклняться от исходного контура,
нажимая клавишу ENT подтвердить
