670 12 Тест программы и выполнение программы
12.1
Гр
аф
и
ка

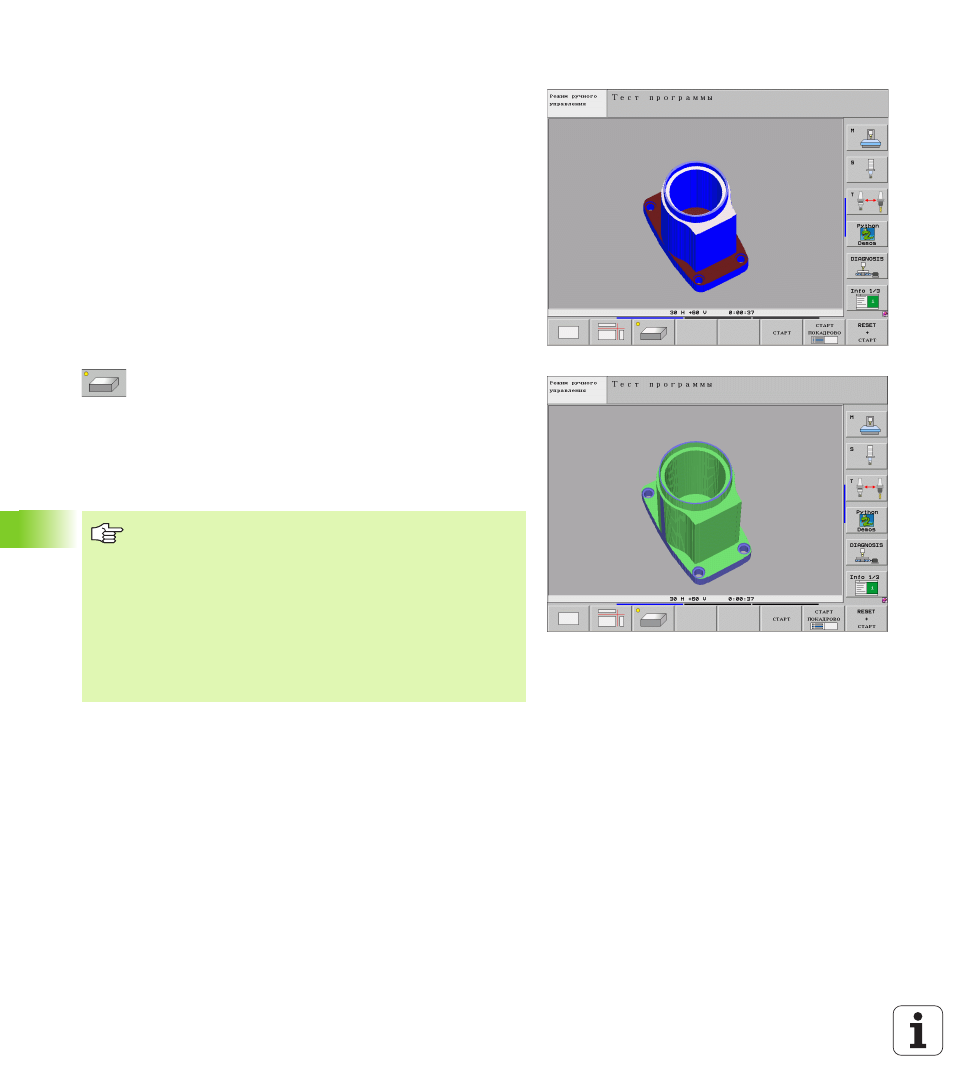

3D-изображение
ЧПУ изображает обрабатываемую деталь пространственно. Если
оператор распологает соответствующим оборудованием, то
УЧПУ представляет с помощью 3D-графики высокого разрешения
даже обработку на наклоненной плоскости обработки и
многоосевую обработку.
3D-изображение можете поворочивать используя
программируемую клавишу вокруг вертикальной оси или
опрокидывать вокруг горизонтальной оси. Если к УЧПУ
подключена мышь, тогда нажатием правой клавиши мыши
можете также отрабатывать эту функцию.
Очертания загатовки в начале графического моделирования
можно представить в виде рамок.
В режиме работы Тест программы находятся в распоряжении
функции для увеличения участка, смотри „Увеличение участка”,
страница 673.
 Выбор 3D-изображения с помощью softkey.
Двойным нажатием программируемой клавиши
переключаете на графику высокого разрешения
3D. Переключение возможно только тогда, если
симуляция окончена. Графика с высокой
разрешающей способностью показывает
подробно поверхность обрабатываемой детали.
Скорость 3D-графики зависит от длины режущих
кромок (столбец LCUTS в таблице инструментов).
Если LCUTS дефинировано с 0 (стандартная
настройка), тогда моделирование рассчитывает
бесконечную длину кромок, что приводит к долгим
расчетам ЭВМ. Если определение LCUTS не
требуется, тогда можно назначить параметр станка
7312 на значение между 5 и 10. Таким образом УЧПУ
ограничивает внутренее длину кромок до значения,
возникающего из MP7312 умножить через диаметр
инструмента.
