Инструкция по эксплуатации HEIDENHAIN iTNC 530 (340 49x-04)
Страница 437
HEIDENHAIN iTNC 530
437
8.6
Цик
л
ы
для
фрез
еров
ания
кар
м
анов
, ст
оек
и
па
зо
в

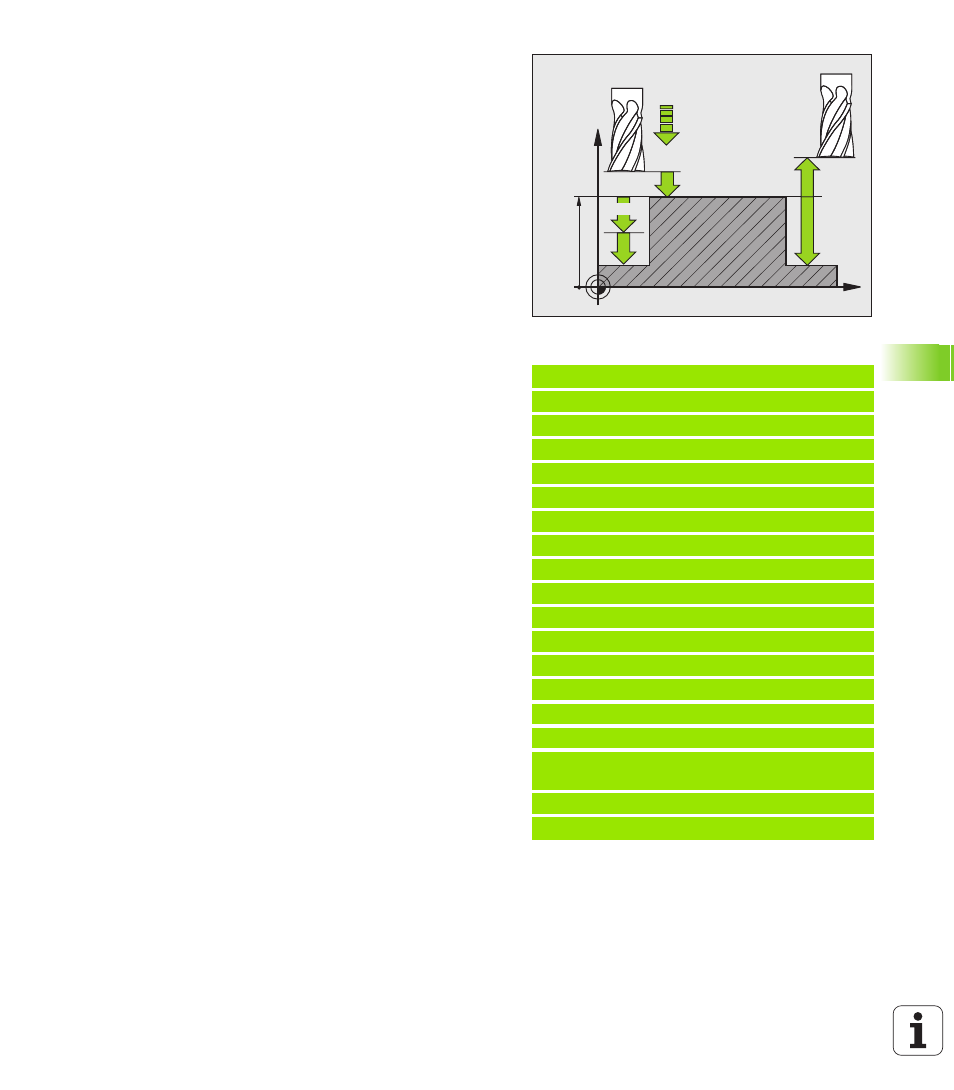

Глубина Q201 (инкрементно): расстояние
поверхность заготовки – дно стойки
Глубина врезания Q202 (инкрементно): размер,
на который каждый раз подводится инструмент;
ввести значение больше 0.
Подача входа на глубину Q206: скорость
перемешения инструмента при перемещении на
глубину в мм/мин
Безопасное расстояние Q200 (инкрементно):
расстояние между лобовой стороной инструмента
и поверхностью заготовки
Координата поверхности заготовки Q203
(абсолютная): абсолютная координата
поверхности заготовки
2-ое безопасное расстояние Q204 (в
прирощениях): координата оси шпинделя, на
которой не может произойти столкновение
инструмента и заготовки (зажимного
приспособления)
Коэффицент перекрытия траектории Q370:
Q370 x радиус инструмента даёт врезание со
стороны k. Максимальное значение ввода: 1,9999
Пример: NC-кадры
8 CYCL DEF 256 ПРЯМОУГОЛЬНАЯ СТОЙКА
Q218=60 ;1-АЯ ДЛИНА СТОРОНЫ
Q424=74 ;РАЗМЕР ЗАГОТОВКИ 1
Q219=40 ;2-АЯ ДЛИНА СТОРОНЫ
Q425=60 ;РАЗМЕР ЗАГОТОВКИ 2
Q220=5
;РАДИУС УГЛА
Q368=0.2 ;ПРИПУСК СО СТОРОНЫ
Q224=+0 ;УГОЛ ПОВОРОТА
Q367=0
;ПОЛОЖЕНИЕ СТОЙКИ
Q207=500 ;ПОДАЧА ФРЕЗЕРОВАНИЯ
Q351=+1 ;ВИД ФРЕЗЕРОВАНИЯ
Q201=-20 ;ГЛУБИНА
Q202=5
;ГЛУБИНА ВРЕЗАНИЯ
Q206=150 ;ПОДАЧА ВХОДА НА ГЛУБ.
Q200=2
;БЕЗОПАСНОЕ РАССТОЯНИЕ
Q203=+0 ;КООРД. ПОВЕРХ.
Q204=50 ;2-ОЕ БЕЗОПАСНОЕ
РАССТОЯНИЕ
Q370=1
;ПЕРЕКРЫТИЕ ТРАЕКТОРИИ
9 CYCL CALL POS X+50 Y+50 Z+0 FMAX M3
X
Z
Q200
Q201
Q206
Q203
Q204
Q202
