HEIDENHAIN iTNC 530 445
8.7
Цик
л
ы
для
произв
едения
обра
зцов
из
то
ч
е
к
ОБРАЗЦЫ ТОЧЕК НА ОКРУЖНОСТИ (цикл 220)
1 УЧПУ позиционирует инструмент на ускоренной подачи от
актуальной позиции на точку старта первой обработки.
Последовательность:
„ 2. подвод на 2-ое безопасное расстояние (ось шпинделя)
„ подвод к точке старта на плоскости обработки
„ перемещение на безопасное расстояние над поверхностью
заготовки (ось шпинделя)
2 С этого положения УЧПУ выполняет определённый в
последнюю очередь цикл обработки
3 Затем УЧПУ позиционирует инструмент движением по прямой
или круговым движением на точку старта следующей
обработки; инструмент находится при этом на безопасном
расстояинии (или на 2-ом безопасном расстоянии)
4 Эта операция (1 до 3) повторяется, пока будут выполнены все
виды обработки
 Центр 1-ой оси Q216 (абсолютный): центр
делительной окружности на главной оси
плоскости обработки
 Центр 2-ой оси Q217 (абсолютный): центр
делительной окружности на вспомогательной оси
плоскости обработки
 Диаметр делительной окружности Q244:
диаметр делительной окружности
 Угол старта Q245 (абсолютный): угол между
главной осью плоскости обработки и точкой
старта первой обработки на делительной
окружности
 Конечный угол Q246 (абсолютный): угол между
главной осью плоскости обработки и точкой
старта последней обработки на делительной
окружности (не действует для полного круга);
ввести конечный угол неравным углу старта, если
конечный угол больше угла старта, то обработка
выполняется против часовой стрелки иначе
обработка по часовой стрелке

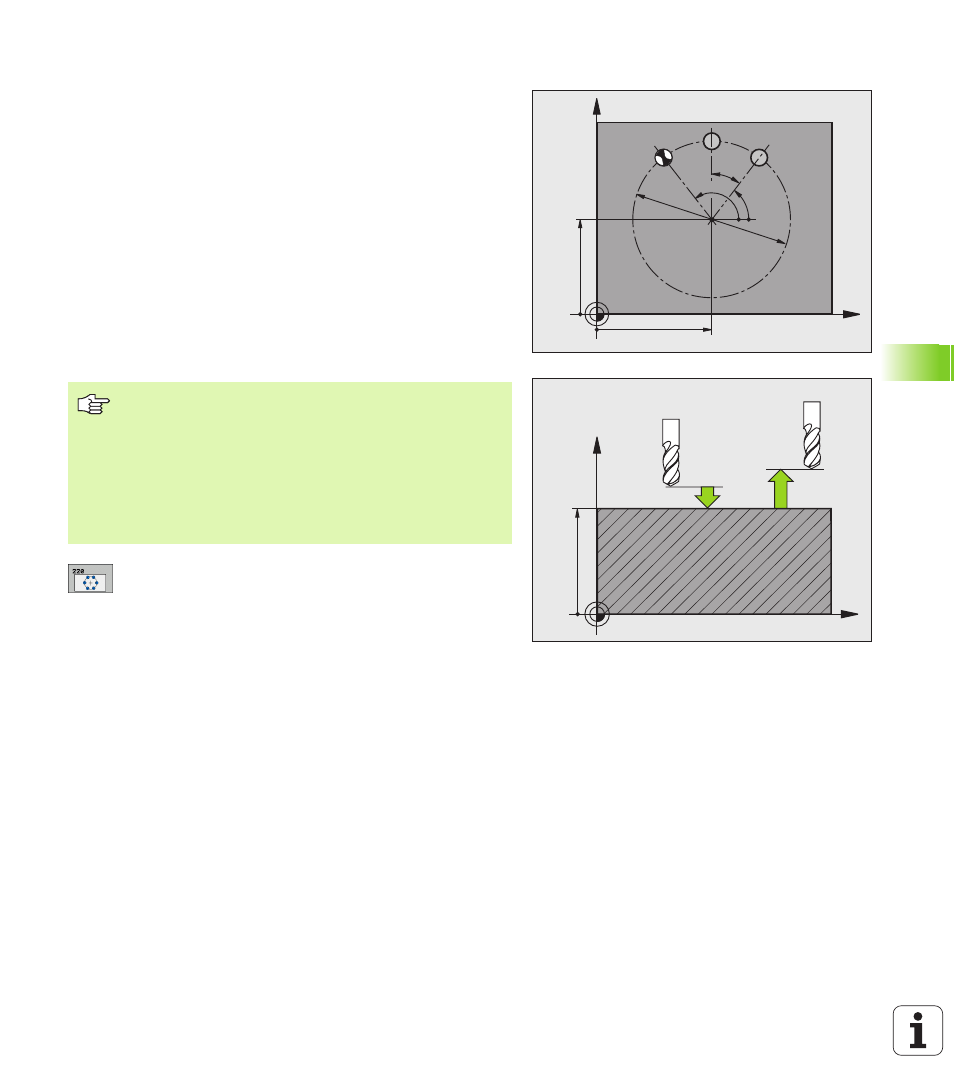

X
Y
Q217
Q216
Q247
Q245
Q244 Q246
N = Q241
X
Z
Q200
Q203
Q204
Обратите внимание перед программированием
Цикл 220 является DEF-активным, что означает, цикл
220 вызывает автоматически определённый в
последнюю очередь цикл обработки.
Если комбинируете один из циклов обработки от 200
до 209 и от 251 до 267 с циклом 220, то Безопасное
расстояние, поверхность загатовки и 2-ое безопасное
расстояние из цикла 220.
