HEIDENHAIN iTNC 530
527
8.12
Цик
л
ы
для
пере
сч
ёта
к
оор
динат

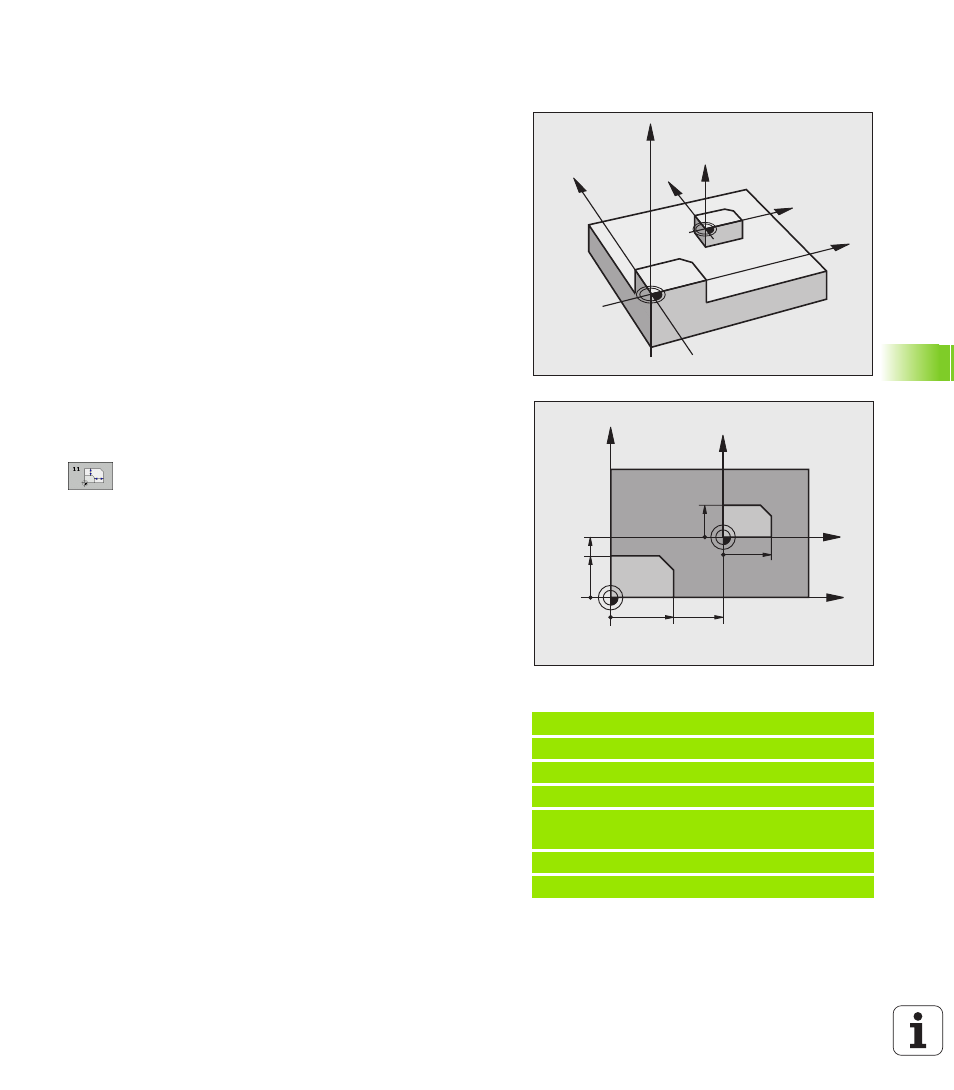

КОЭФФИЦЕНТ МАСШТАБИРОВАНИЯ
(цикл 11)
В пределах программы УЧПУ может увеличивть или уменьшать
контуры. Таким образом можно учитывать на пример
коэффиценты уменьшения или припуска.
Действие
РАЗМЕРНЫЙ КОЭФИЦЕНТ действует с его дефиниции в
программе. Он действует также в режиме работы
Позиционирование с ручным вводом. УЧПУ показывает активный
коэффицент масштабирования в дополнительной индикации
статуса.
Коэффицент масштабирования действует
на плоскости обработки или по всем осьям координат
одновременно (зависить от параметра станка 7410)
на данные о размерах в циклах
также на паралелльные оси U,V,W
Условие
Перед увеличением или уменьшением нулевая точка должна
перемещаться на грань или в угол контура.
Коэффицент?: ввести коэффицент SCL (англ.:
scaling); УЧПУ умножит координаты и радиусы на
SCL (как описано в “Действие”)
Увеличение: SCL больше чем 1 до 99,999 999
Уменьшение: SCL меньше чем 1 до 0,000 001
Сброс
Программировать цикл КОЭФФИЦЕНТ МАСШТАБИРОВАНИЯ с
коэффицентом 1.
Пример: NC-кадры
11 CALL LBL 1
12 CYCL DEF 7.0 НУЛЕВАЯ ТОЧКА
13 CYCL DEF 7.1 X+60
14 CYCL DEF 7.2 Y+40
15 CYCL DEF
11.0 КОЭФФ.МАСШТАБИРОВАНИЯ
16 CYCL DEF 11.1 SCL 0.75
17 CALL LBL 1
Z
Z
X
X
Y
Y
X
Y
60
40
X
Y
36
30
(27)
(22.5)
