Отработка 3d-данных (цикл 30) – Инструкция по эксплуатации HEIDENHAIN iTNC 530 (340 49x-04)
Страница 503
HEIDENHAIN iTNC 530
503
8.1
1
Цик
л
ы
для
фрез
еров
ания
пов
ер
х
но
стей
за
не
ск
о
л
ьк
о
про
хо
д
ов

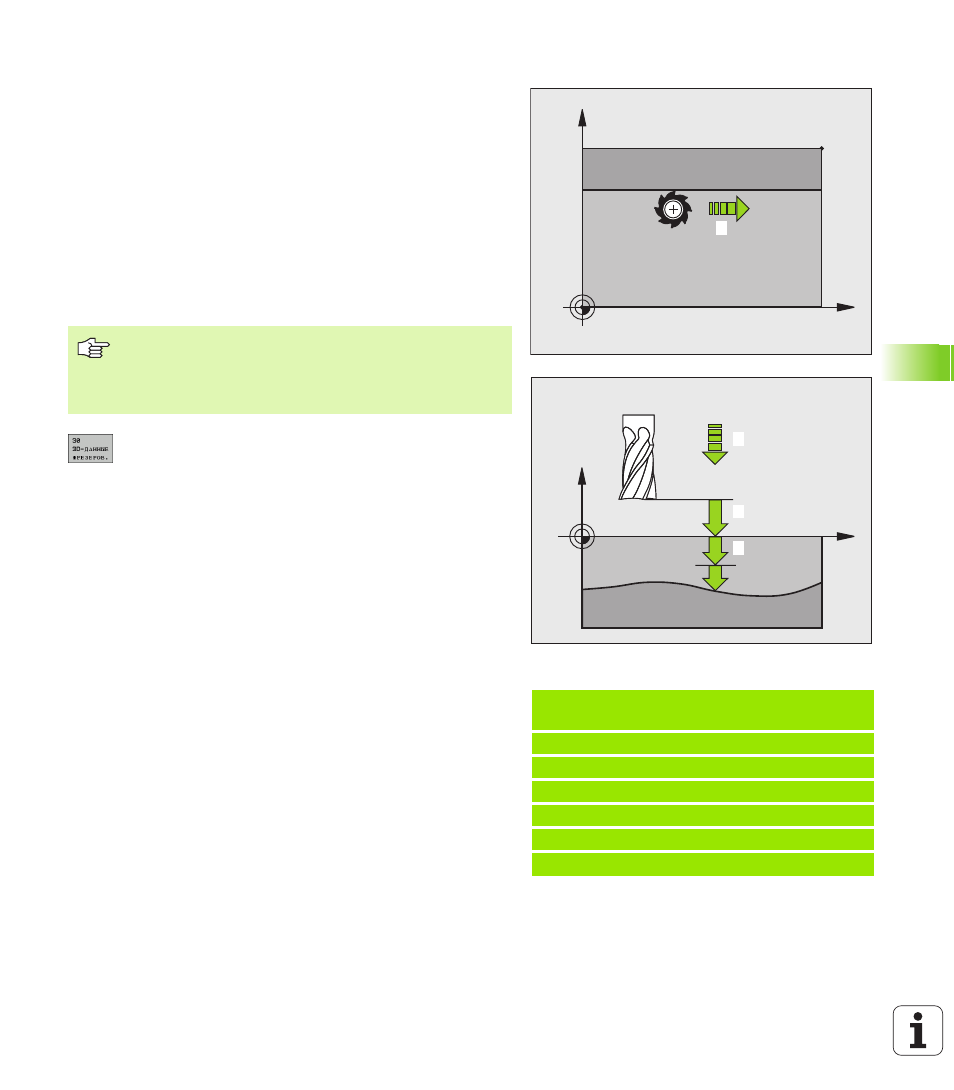

ОТРАБОТКА 3D-ДАННЫХ (цикл 30)
1 УЧПУ позиционирует инструмент на ускоренном ходу FMAX от
актуальной позиции на оси шпинделя на безопасное
расстояние над программированной в цикле MAX-точкой
2 Потом УЧПУ перемещает инструмент с FMAX на плоскости
обработки на программированную в цикле MIN-точку
3 Оттуда инструмент перемещается с подачей подвода на
глубину на первую точку контура
4 Затем ЧПУ отрабатывает все указанные в программе точки с
подачей фрезерования ; если требуется TNC переходит
промежуточно на безопасную высоту, чтобы пропустить
необработанные участки
5 В конце УЧПУ перемещает инструмент с FMAX обратно на
безопасное расстояние
Название файла 3D-данные: Ввести имя
программы, сохраняющей данные контура; если
файл не находится в актуальном каталоге, надо
ввести полный тракт.
MIN-точка участка : минимальная точка (X-, Y- и Z-
координата) участка, на котором надо
фрезеровать
MAX-точка участка : максимальная точка (X-, Y- и
Z-координата) участка, на котором надо
фрезеровать
Безопасное расстояние
1
(инкрементно):
расстояние между вершиной инструмента и
поверхностью загатовки при ускоренных
движениях
Глубина подвода
2
(инкрементно): размер, на
который инструмент каждый раз подводится
Подача подвода на глубину
3
: скорость
перемещения инструмента при погружении в мм/
мин
Подача фрезерования
4
: скорость перемещения
инструмента при фрезеровании в мм/мин
Дополнительная функция M: опциональный
ввод дополнительной функции, нпр. M13
Пример: NC-кадры
64 CYCL DEF 30.0 3D-ДАННЫЕ
ОТРАБАТЫВАТЬ
65 CYCL DEF 30.1 PGM DIGIT.: BSP.H
66 CYCL DEF 30.2 X+0 Y+0 Z-20
67 CYCL DEF 30.3 X+100 Y+100 Z+0
68 CYCL DEF 30.4 РАССТ.2
69 CYCL DEF 30.5 ZUSTLG +5 F100
70 CYCL DEF 30.6 F350 M8
4
Y
X
MIN
MAX
X
Z
1
2
3
Обратите внимание перед программированием
С помощью цикла 30 можно отрабатывать созданные
внешне программы с диалогом открытым текстом
несколькими врезаниями в материал.
