HEIDENHAIN iTNC 530 221
5.4
Тр
ех
м
ер
н
ая
к
о
ррекция
инстр
умента
(
опция
ПО
2)
Допускаемые формы инструмента
Допускаемые формы инструментов (смотри рисунок)
определяете в таблицы инструментов, используя радиусы
инструментов R и R2:
„ Радиус инструмента R: размер от центра инструмента к
наружной поверхности инструмента
„ Радиус инструмента 2 R2: радиус закругления от вершины
инструмента (конца) к наружной поверхности инструмента
Соотношение R к R2 определяет форму инструмента:
„ R2 = 0: концевая фреза
„ R2 = R: радиусная фреза
„ 0 < R2 < R: угловая радиусная фреза
На основании этих данных расчитываются координаты для
опорной точки инструмента P
T
.

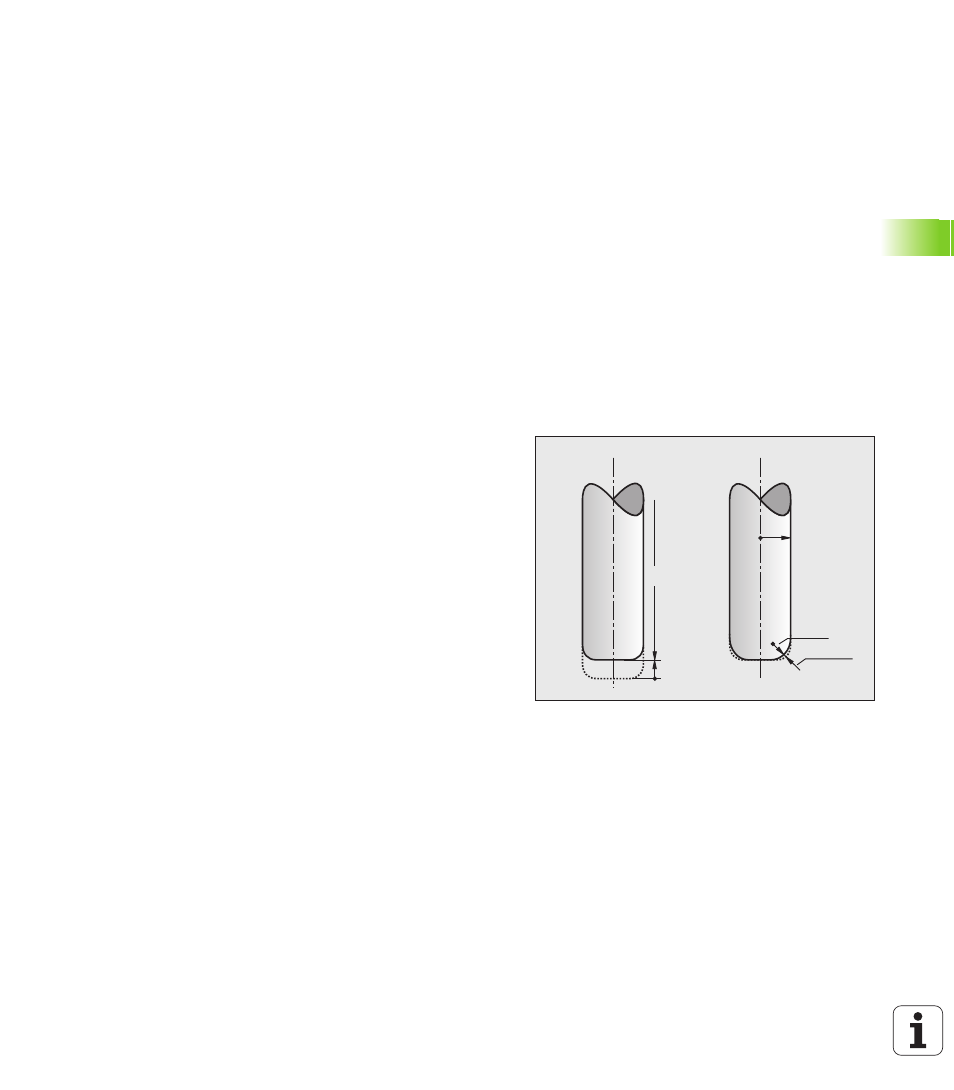

Применение других инструментов: значения
дельта
Если применяете инструменты, обладающие другими размерами
как это превоначально предусмотрено, то введите разницу длины
и радиуса как значения дельта в таблицу инструментов или в
запись вызова инструмента TOOL CALL:
„ Положительное значение дельта DL, DR, DR2: размеры
инструмента больше чем оргинального инструмента (припуск)
„ Отрицательное значение дельта DL, DR, DR2: размеры
инструмента меньше чем оргинального инструмента
(заниженный размер)
УЧПУ корригирует потом положение инструмента на величину
суммы значений дельта из таблицы инструментов и вызова
инструмента.
DL>0
L
R
DR2>0
R2
