HEIDENHAIN iTNC 530
265
6.5
Движ
ения
по
траект
ории
–
по
лярные
к
оор
динаты

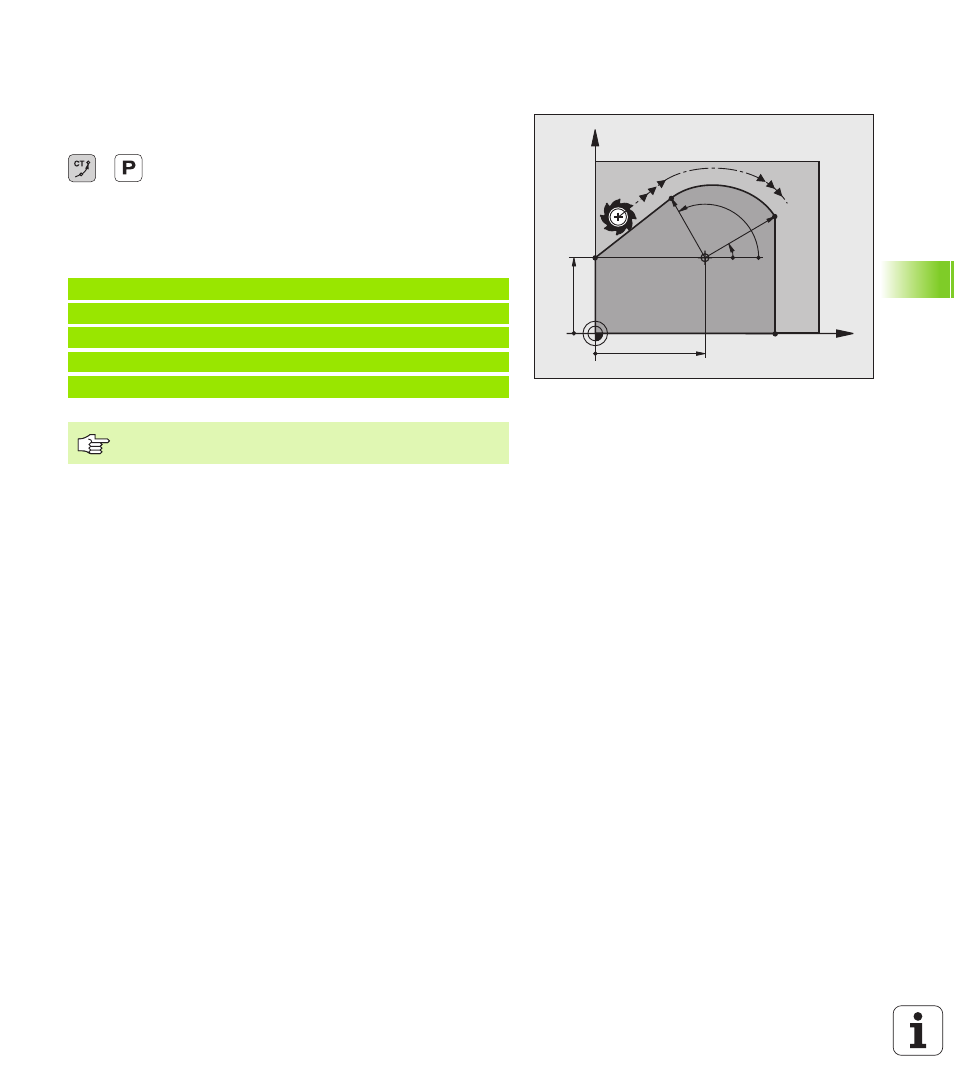

Круговая траектория CTP с тангенциальным
примыканием
Инструмент перемещается по круговой траектории,
примыкающей тангенциально к предыдущему элементу контура.
Полярные координаты-радиус PR: расстояние
конечной точки круговой траектории от полюса Pol
CC
Полярные координаты-угол PA: угловое
положение конечной точки круговой траектории
ЧУ-кадры в качестве примера
X
Y
40
35
CC
30°
120°
R30
R25
12 CC X+40 Y+35
13 L X+0 Y+35 RL F250 M3
14 LP PR+25 PA+120
15 CTP PR+30 PA+30
16 L Y+0
Полюс CC не является центром окружности контура!
