Радиус инструмента R
Радиус инструмента R вводится непосредственно.
Значения дельта для длины и радиуса
Значения дельта обозначают отклонения для длины и радиуса
инструментов.
Положительное значение дельта означает припуск (DL, DR,
DR2>0). В случае обработки с припуском вводится значение для
припуска при программировании вызова инструмента с TOOL
CALL.
Отрицательное значение дельта означает заниженный размер
(DL, DR, DR2<0). Заниженный размер вводится в табилцу
инструментов для износа инструмента.
Значения дельта вводятся в виде числовых значений, в кадре
TOOL CALLможно передать это значение также с помощью Q-
параметра.
Диапазон ввода: значения дельта могут составлять максимально
± 99,999 мм.
Данные инструментов ввести в программу
Номер, длину и радиус для определённого инструмента
назначаются в программе обработки один раз в кадре TOOL DEF:
Выбор дефиниции инструмента: нажать клавишу TOOL DEF.
Номер инструмента: с помощью номера
инструмента обозначается однозначно
инструмент
Длина инструмента: значение коррекции для
длины
Радиус инструмента: значение коррекции для
радиуса

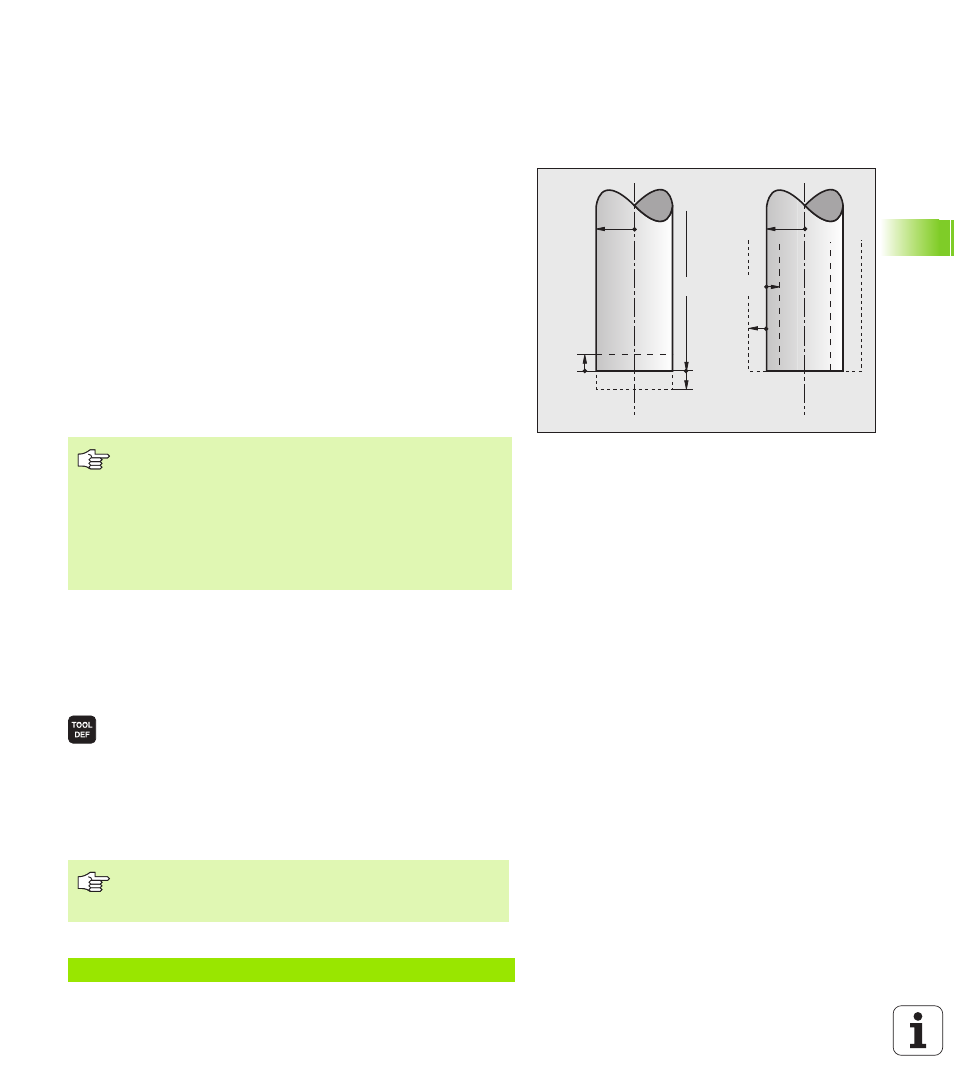

Пример
DR<0
DR>0
DL<0
R
DL>0
L
R
Значения дельта из таблицы инструментов влияют на
графическое изображение инструмента.
Изображение обрабатываемой детали при
моделировании не изменяется.
Значения дельта из TOOL CALL-кадра изменяют при
моделировании изображемую величину
обрабатываемой детали. Моделированная
величина инструмента не изменяется.
Во время диалога можно включить значение для
длины и радиуса непосредственно в поле диалога:
нажать желаемую softkey оси.
4 TOOL DEF 5 L+10 R+5
