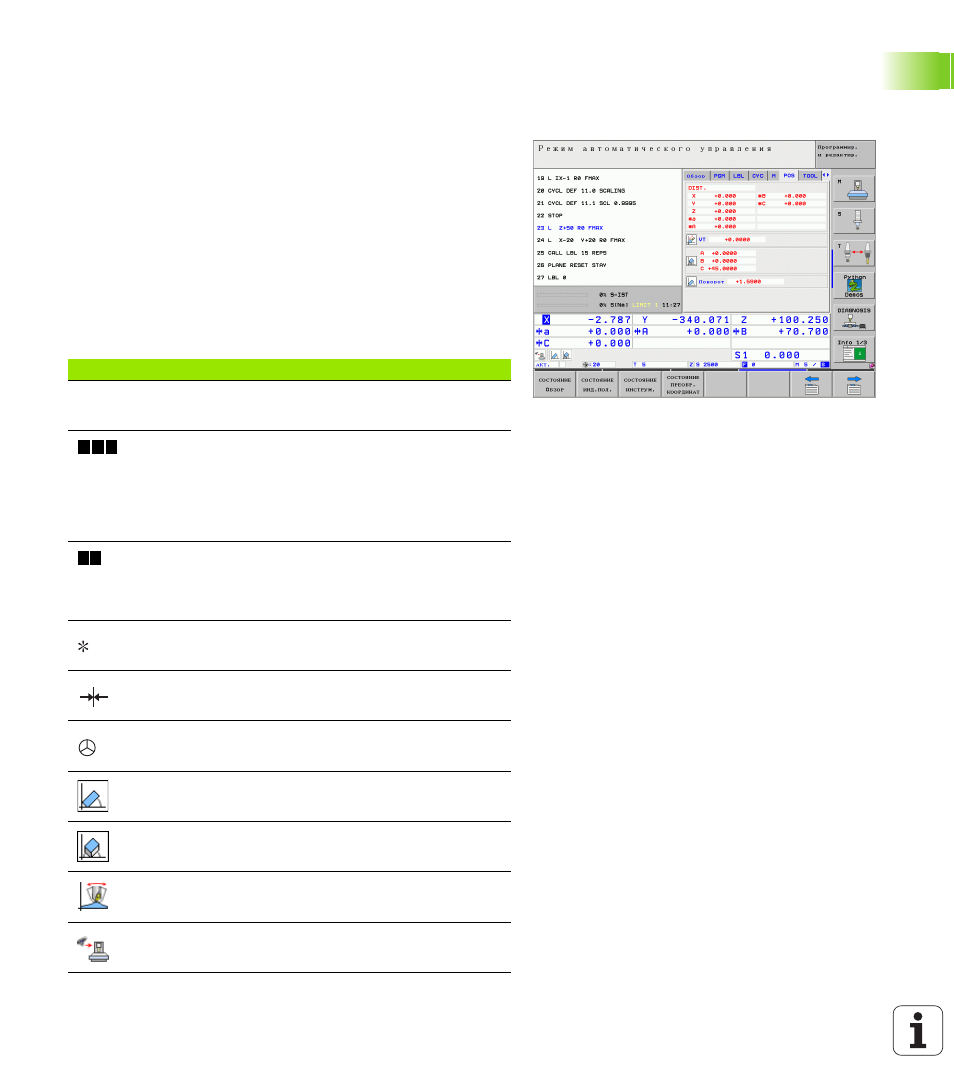

1.4 Индикации состояния
„Общая ” индикация состояния
Общая индикация состояния внизу дисплея даёт информацию об
актуальном состоянии станка. Она появляется автоматически в
режимах работы
Прогон программы в полуавтоматическом режиме и Прогон
программы в автоматическом режиме до конца, пока для
индикации не будет выбрана исключительно “Графика”, а также
при
позиционировании с ручным вводом данных.
В режимах работы Ручное управление и Эл. маховичок индикация
состояния появляется в большом окне.
Информация индикации состояния
Символ
Значение
Фактические или заданные координаты
актуального положения
Оси станка; вспомогательные оси станка ЧПУ
показывает с помощью строчных букв.
Последовательность и количество указываемых
осей устанавливает производитель станков.
Обратите внимание на информацию в инструкции
по обслуживанию станка.
Индикация подачи в дюймах соответствует
десятой части полезного значения. Частота
вращения S, подача F и действующая
дополнительная функция M
Прогон программы начался
Ось блокирована
Ось может перемещаться с помощью маховичка
Оси перемещаются с учётом поворота
Оси перемещаются при наклонённой плоскости
обработки
Функция M128 или FUNCTION TCPM является
активной
Функция Динамичный надзор за
столкновениями DCM является активной
ФАКТ
X Y Z
F S
M
