Инструкция по эксплуатации HEIDENHAIN iTNC 530 (340 49x-04)
Страница 431
HEIDENHAIN iTNC 530
431
8.6
Цик
л
ы
для
фрез
еров
ания
кар
м
анов
, ст
оек
и
па
зо
в
Обьём обработки (0/1/2) Q215: определение
обьёма обработки:
0: черновая и чистовая обработка
1: только черновая обработка
2: только чистовая обработка
Чистовая обработка бока и чистовая обработка на
глубине выполняются только, если данный
припуск на чистовую обработку (Q368, Q369)
определен

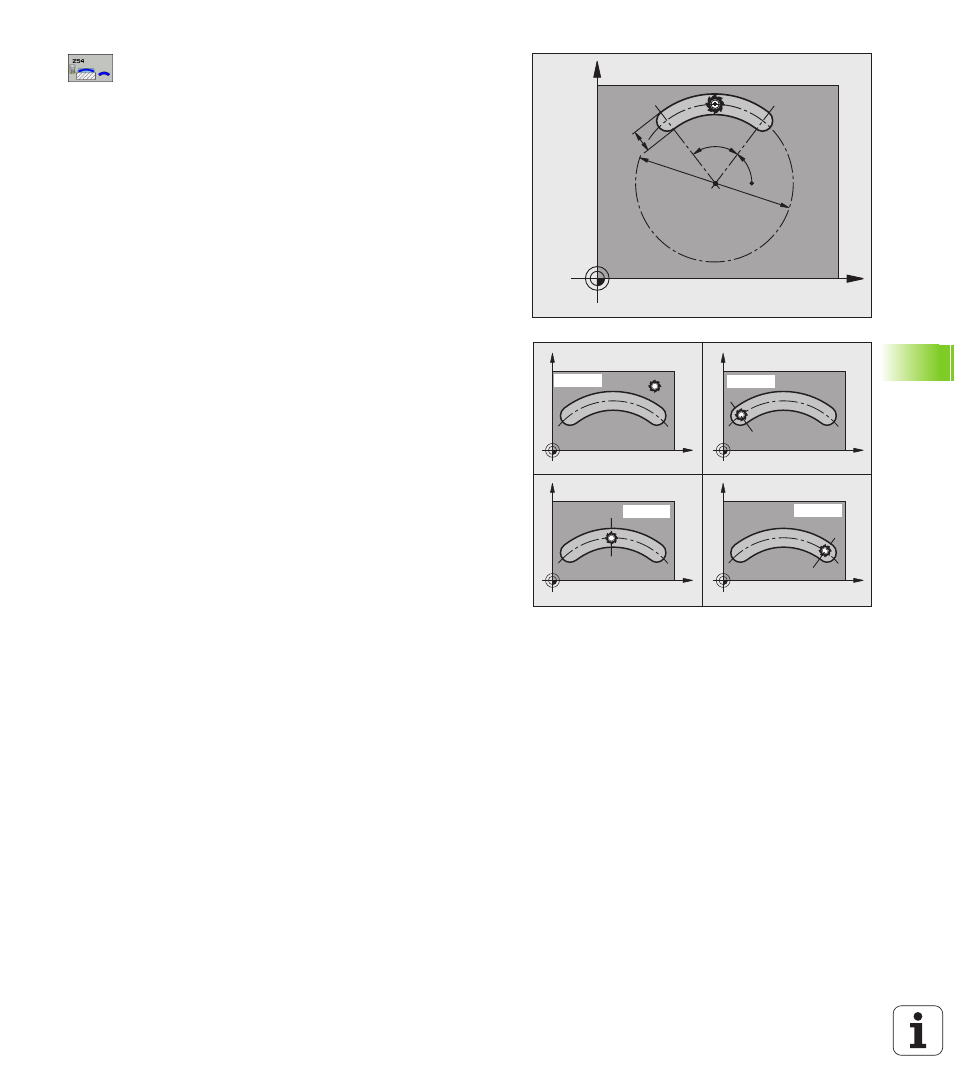

Ширина канавки Q219 (значение паралелльно
вспомогательной оси плоскости обработки):
ввести ширину паза; если вводится ширина паза
равна диаметру инструмента, то УЧПУ выполняет
только черновую обработку (фрезерование
продольного паза) Максимальная ширина канавки
при черновой обработке: двойной диаметр
инструмента
Припуск на чистовую обработку стороны Q368
(инкрементно): припуск на чистовую обработку на
плоскости обработки.
Диаметр делительной окружности Q375: ввести
диаметр делительной окружности
База для положения канавки (0/1/2/3) Q367:
положение кармана в отношении к позиции
инструмента при вызове цикла:
0: Позиция инструмента не учитывается.
Положение канавки рассчитывается из
введенного центра делительной окружности и
угла старта
1: Позиция инструмента = сентр левой окружности
канавки. Угол старта Q376 относится к этой
позиции. Введенный центр делительной
окружности не учитывается.
2: Позиция инструмента = центр средней оси. Угол
старта Q376 относится к этой позиции. Введенный
центр делительной окружности не учитывается.
3: Позиция инструмента = центр правой
окружности канавки. Угол старта Q376 относится к
этой позиции. Введенный центр делительной
окружности не учитывается.
Центр 1-ой оси Q216 (абсолютый): центр сегмента
окружности на главной оси плоскости обработки
Действует только, если Q367 = 0
Центр 2-ой оси Q217 (абсолютный): центр
сегмента окружности на вспомогательной оси
плоскости обработки. Действует только, если
Q367 = 0
Угол старта Q376 (абсолютный): ввести полярный
угол точки старта
Угол раскрытия паза Q248 (инкрементно): ввести
угол раскрытия паза
X
Y
Q248
Q376
Q219
Q375
X
Y
X
Y
X
Y
X
Y
Q367=0
Q367=1
Q367=2
Q367=3
